آیا تا به حال فکر کردهاید نیروی عظیمی که نقالههای صنعتی یا همان کانوایرها را به حرکت درمیآورد از کجا تامین میشود؟ یا چه قطعهای باعث میشود تسمهها با قدرت، اما با دقت و سرعت کنترل شده بچرخند؟ پاسخ این سوالات در قلب سیستم یعنی گیربکس کانوایر یا همان گیربکس نقاله نهفته است. اگر برایتان سوال است که گیربکس کانوایر چیست و چه وظیفهای در انتقال نیرو بر عهده دارد، یا میخواهید بدانید گیربکس نقاله چیست و چگونه در کنترل سرعت و گشتاور سیستم نقش ایفا میکند، پیشنهاد میکنیم ادامه این مطلب را از دست ندهید. در ادامه به معرفی، اجزا و انواع این گیربکسها خواهیم پرداخت تا دیدی کامل و کاربردی نسبت به آن پیدا کنید.

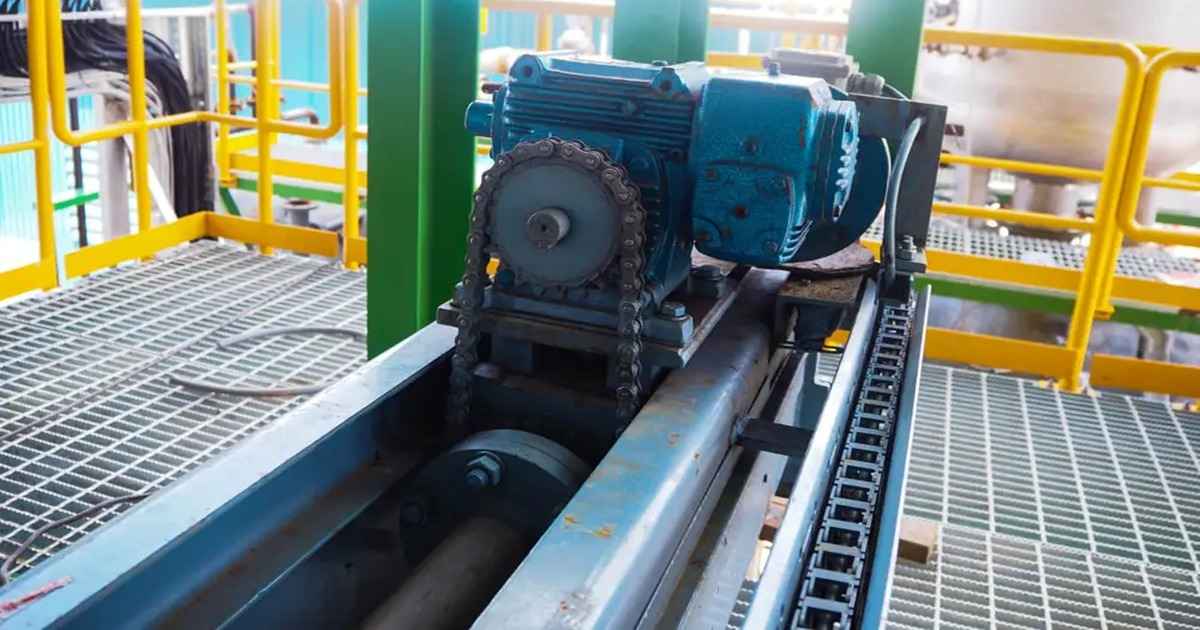

گیربکس کانوایر چیست؟
گیربکس کانوایر چیست؟ آیا میدانید گیربکس کجای ماشین است؟ گیربکس کانوایر یکی از مهمترین اجزای سیستمهای انتقال مواد در صنایع مختلف است، که وظیفه دارد نیروی تولید شده توسط موتور را به شکل کنترل شده به تسمه یا زنجیر نقاله منتقل کند تا عملیات انتقال مواد به صورت دقیق، یکنواخت و مداوم انجام شود. در واقع گیربکس نقاله، نقش قلب محرک سیستم را دارد و پلی میان موتور و تسمه نقاله است که بدون آن، حرکت سیستم با مشکل مواجه میشود. این گیربکسها به گونهای طراحی میشوند که بتوانند در شرایط کاری سخت، بارهای سنگین و محیطهای صنعتی پرفشار، به خوبی دوام بیاورند.

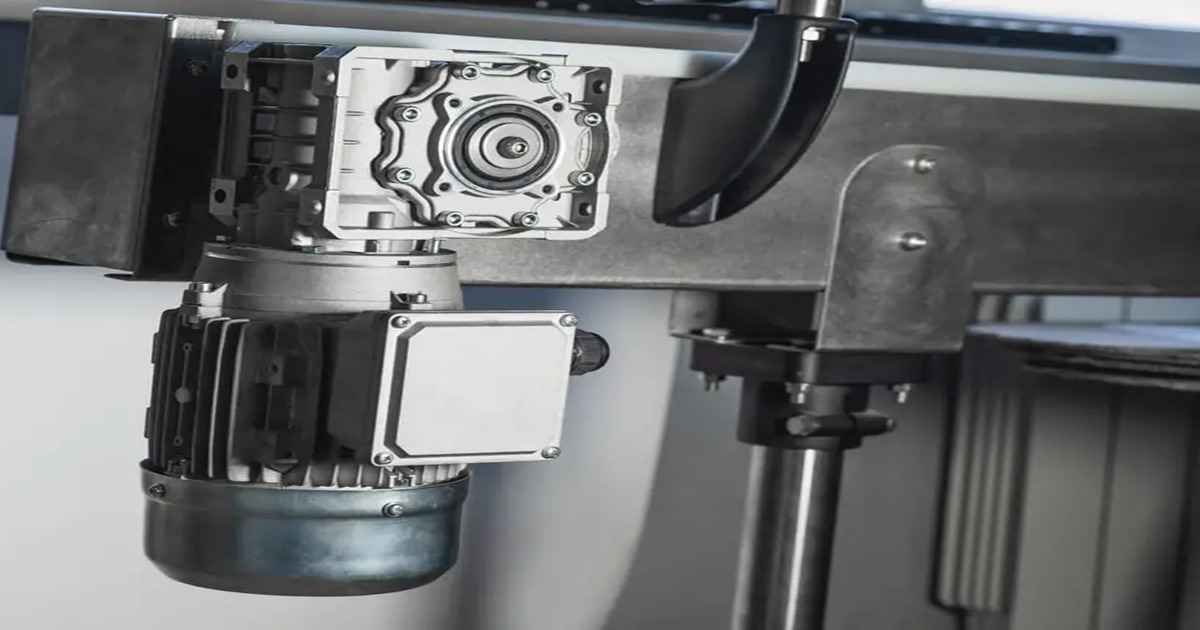

اجزای اصلی گیربکس کانوایر
اجزای گیربکس کانوایر چیست؟ گیربکسهای کانوایر از قطعات متعددی تشکیل شدهاند که هماهنگی دقیق آنها موجب عملکرد روان سیستم میشود. در ساخت این گیربکسها از متریال و فناوریهای مختلفی استفاده میشود و دوام و کیفیت هر مدل تا حد زیادی به برند و کشور سازنده آن بستگی دارد. بهعنوان مثال، خرید گیربکس روسی به دلیل استحکام بالا، عمر طولانی و مقاومت در شرایط کاری سخت، یکی از گزینههای محبوب در بین صنایع سنگین محسوب میشود. در ادامه به معرفی مهمترین اجزای گیربکس نقاله میپردازیم.
- محفظه: بدنه یا محفظه بیرونی گیربکس از جنسهای مقاومی مانند چدن داکتیل یا فولاد ریختهگری شده ساخته میشود تا در برابر فشار، ضربه، حرارت و لرزش، مقاومت بالایی داشته باشد، و از اجزای داخلی در برابر آسیبهای محیطی و نفوذ گرد و غبار محافظت میکند.
- بلبرینگ و یاتاقانها: یاتاقانها برای کاهش اصطکاک بین شفتها و چرخدندهها به کار میروند، که از بلبرینگهای ساچمهای یا غلتکی استفاده میشود تا طول عمر و کارایی گیربکس افزایش یابد.
- شفت ورودی و خروجی: شفت ورودی، نیرو را از الکتروموتور دریافت کرده و شفت خروجی آن را به تسمه نوار نقاله منتقل میکند.
- کوپلینگ: کوپلینگ برای اتصال شفت ورودی و خروجی گیربکس به الکتروموتور و نوار نقاله به کار میرود. این بخش ضمن انتقال نیرو، ضربات و لرزشهای ناگهانی را جذب کرده و مانع آسیب به گیربکس میگردد.
- چرخدندهها: چرخدندهها عنصر اصلی انتقال قدرت در گیربکس هستند، که نوع چرخدنده با توجه به کاربری، زاویه انتقال نیرو و نسبت تبدیل مورد نیاز انتخاب میشود.
- مهر و مومها: این قطعات از نشت روغن و ورود آلودگی به داخل گیربکس جلوگیری میکنند. وجود مهر و موم سالم باعث افزایش دوام روانکنندهها و جلوگیری از خرابی زودهنگام اجزای داخلی میشود.
- سیستم روانکاری: روانکاری مناسب نقش مهمی در کاهش اصطکاک، خنکسازی قطعات و افزایش بازده گیربکس دارد.
- سیستم خنککننده: در کاربردهای سنگین، دمای کاری گیربکس ممکن است بالا برود، که در چنین شرایطی از سیستمهای خنککننده هوا یا آب برای کنترل دما و افزایش عمر مفید گیربکس استفاده میشود.
- فلنج و پایه نصب: این قطعات برای نصب ایمن و دقیق گیربکس روی شاسی یا قاب نوار نقاله طراحی میشوند. تراز بودن گیربکس در این مرحله اهمیت زیادی دارد تا از ایجاد فشار اضافی بر شفتها جلوگیری گردد.
انواع گیربکس نوار نقاله
انواع الکتروگیربکس چیست؟ گیربکسهای نوار نقاله با توجه به نوع کاربری، زاویه انتقال و ظرفیت گشتاور در مدلهای مختلفی تولید میشوند. در ادامه، پرکاربردترین انواع آنها را بررسی میکنیم.

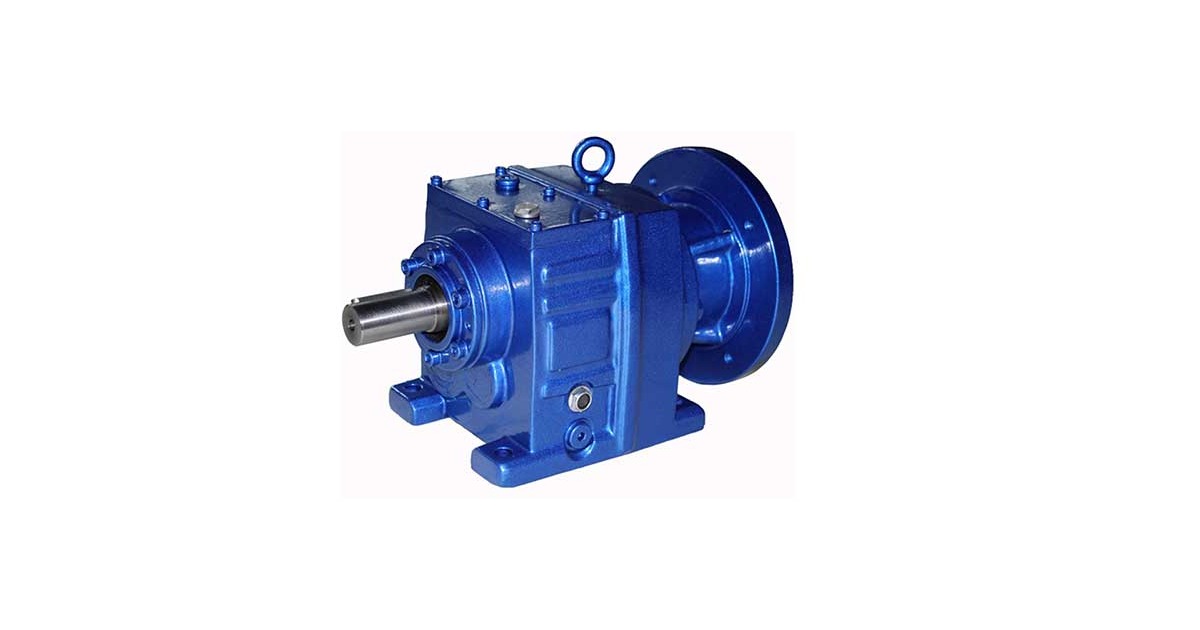

گیربکس هلیکال
این نوع گیربکس به دلیل زاویهدار بودن دندانههای چرخدنده، انتقال نیرو را نرمتر و بیصداتر انجام میدهد. اگر میخواهید بدانید گیربکس کانوایر چیست، باید گفت یکی از پرکاربردترین نمونههای آن همین گیربکس هلیکال است که با راندمان بالا، تحمل گشتاور زیاد و طول عمر طولانی شناخته میشود و معمولا در خطوط تولید پیوسته و صنایع بستهبندی مورد استفاده قرار میگیرد.
بیشتر بخوانید: گیربکس عمودی چیست

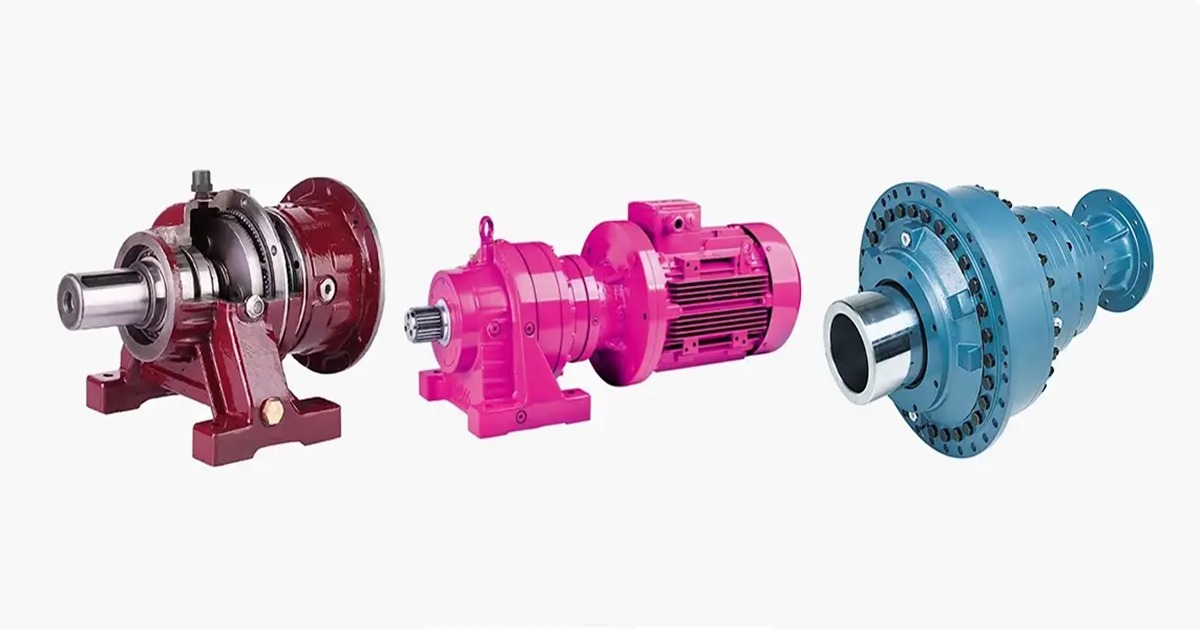

گیربکس خورشیدی
گیربکس خورشیدی یا سیارهای با ساختار فشرده و راندمان بالا یکی دیگر از انواع گیربکس کانوایر چیست، بوده که قادر است گشتاور زیادی را در ابعاد کوچک منتقل کند. این مدل برای نوار نقالههایی که نیاز به کنترل دقیق سرعت و گشتاور دارند مانند خطوط مونتاژ خودکار یا تجهیزات رباتیک بسیار کاربردی است.

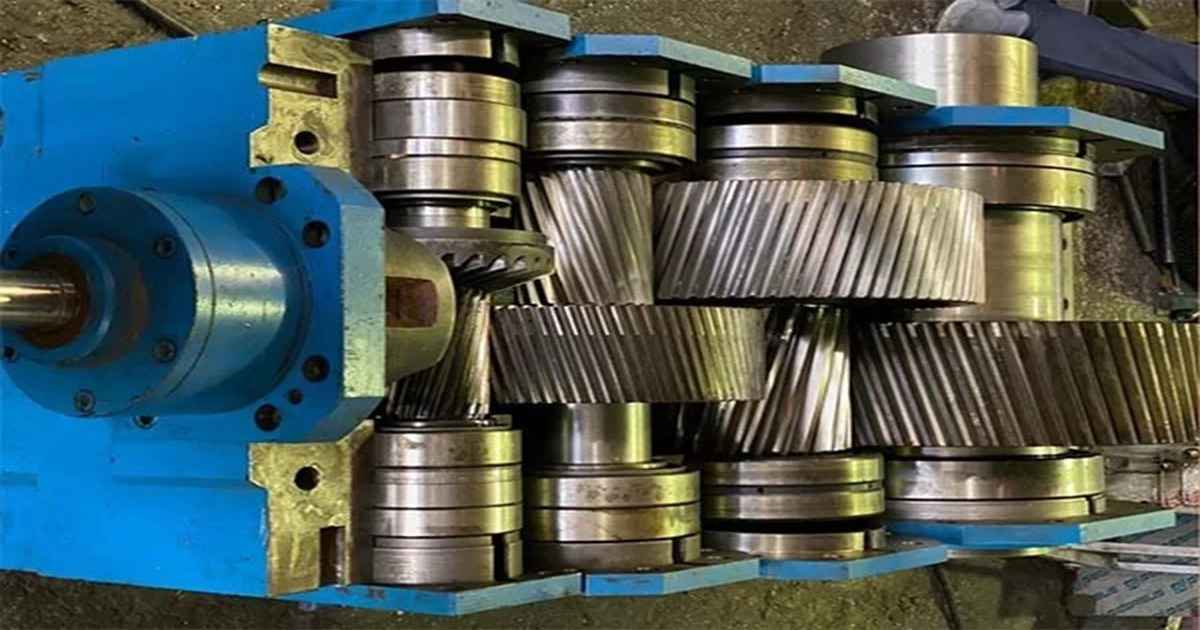

گیربکس مخروطی
گیربکس مخروطی زمانی به کار میرود که نیاز به تغییر جهت انتقال نیرو وجود دارد، و طراحی آن به گونهای است که نیرو را بین دو محور متقاطع (معمولا در زاویه 90 درجه) منتقل میکند، که در سیستمهایی با فضای نصب محدود، گیربکس مخروطی گزینهای ایدهآل محسوب میشود.
بیشتر بخوانید: گیربکس صنعتی چیست

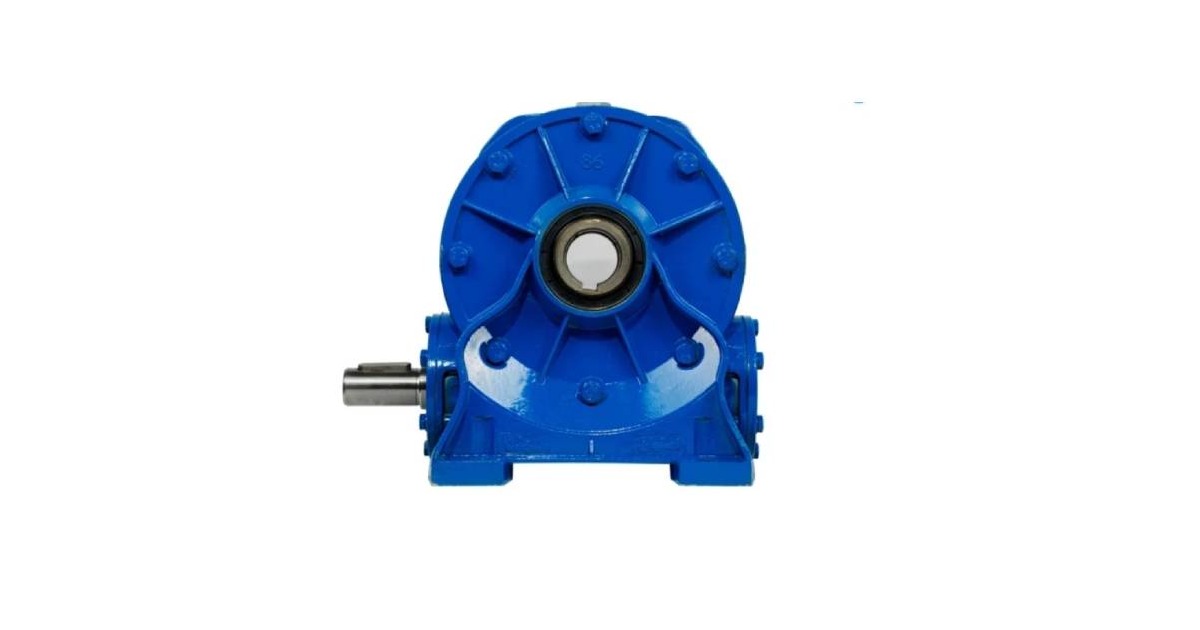

گیربکس حلزونی
گیربکس حلزونی از یک محور مارپیچی و یک چرخدنده حلزونی تشکیل شده و میتواند نسبت کاهش بسیار بالا و گشتاور قابل توجهی تولید کند. از ویژگیهای خاص آن میتوان به عدم برگشتپذیری حرکت اشاره کرد که از حرکت معکوس تسمه جلوگیری میکند.

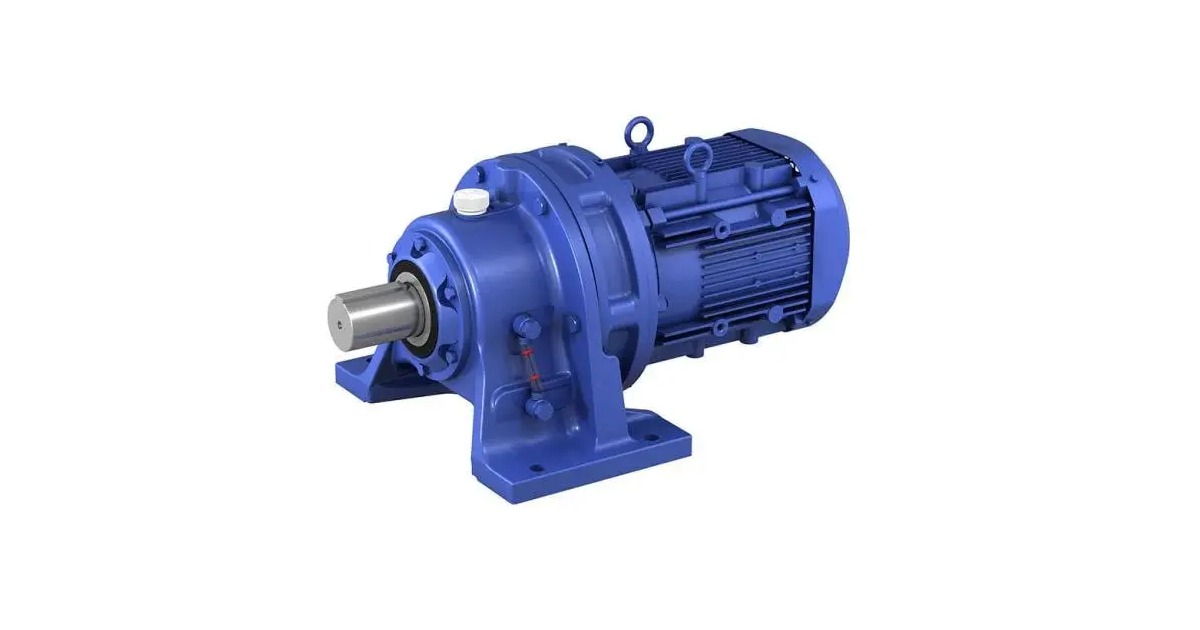

گیربکس سایکلو
این نوع گیربکس با طراحی منحصربهفرد و حرکت چرخدندهای غلتشی، راندمان بسیار بالا و مقاومت فوقالعادهای در برابر شوک دارد، که بیشتر در نوار نقالههای سنگینکار مانند معادن یا صنایع فولاد مورد استفاده قرار میگیرند.
عوامل مهم در انتخاب گیربکس نوار نقاله
عوامل مهم در انتخاب گیربکس کانوایر چیست؟ انتخاب صحیح گیربکس نوار نقاله، تاثیر مستقیمی بر بازده انرژی، عمر مفید سیستم و کاهش هزینههای نگهداری دارد. به همین دلیل، هنگام خرید گیربکس سیتی یا هر نوع گیربکس صنعتی دیگر، باید دقت ویژهای در تطابق مشخصات فنی آن با شرایط کاری سیستم داشته باشید. هنگام خرید یا طراحی سیستم باید به فاکتورهای زیر توجه شود.
| طول نوار انتقال | هرچه طول نوار بیشتر باشد، گشتاور مورد نیاز افزایش مییابد. |
| زاویه انتقال یا شیب نوار | در نوار نقالههای شیبدار باید از گیربکسهایی با توان گشتاور بالا استفاده نمود. |
| نوع و وزن مواد انتقالی | مواد سنگینتر یا دانهدرشتتر به گیربکسهایی با قدرت بیشتر نیاز دارند. |
| سرعت مورد نیاز تسمه | تنظیم نسبت دنده در گیربکس این امکان را فراهم میکند که سرعت تسمه نقاله با سرعت مورد نیاز فرآیند هماهنگ شود و بازده کلی سیستم افزایش یابد. |
| شرایط محیطی (رطوبت، گرد و غبار، دما) | در محیطهای سخت باید از گیربکسهایی با محفظه ضد خوردگی و سیستم خنککننده استفاده شود. |
| توان الکتروموتور | گیربکس باید با توان و گشتاور خروجی موتور هماهنگی کامل داشته باشد تا از آسیب به هر دو بخش جلوگیری گردد. |
| نوع نصب و فضا | در فضاهای محدود، مدلهای فشردهتر مانند گیربکس خورشیدی یا حلزونی انتخاب بهتری هستند. |
سخن آخر
گیربکس نوار نقاله چیست؟ گیربکس کانوایر نقشی حیاتی در عملکرد روان و ایمن خطوط انتقال مواد دارد، که با کاهش سرعت موتور و افزایش گشتاور، باعث بهبود راندمان کاری میشود و در صنایعی مانند فولاد، سیمان، معادن، بستهبندی و خودروسازی کاربرد گستردهای دارد. انتخاب نوع مناسب گیربکس، نصب اصولی و نگهداری منظم، عمر تجهیزات را افزایش و هزینههای تعمیرات را کاهش میدهد. همچنین برای بهرهوری بیشتر، انتخاب صحیح تجهیزات مکمل مانند خرید الکتروموتور AC اهمیت بالایی دارد، زیرا توجه به این جزئیات، توقف خطوط تولید را به حداقل رسانده و راندمان را افزایش میدهد. آشنایی با ساختار و نحوه عملکرد گیربکس نقاله برای مهندسان و مدیران صنعتی ضروری است تا تصمیمهای فنی و اقتصادی بهتری بگیرند.
سوالات متداول
گیربکس کانوایر چیست و چه کاربردی دارد؟
گیربکس کانوایر یا گیربکس نقاله، تجهیزی است که برای انتقال نیرو، کاهش سرعت و افزایش گشتاور در سیستمهای نوار نقاله استفاده میشود و نقش مهمی در حرکت روان و کنترل شده تسمه دارد.
چه عواملی در انتخاب گیربکس نقاله موثر است؟
طول نوار، زاویه انتقال، وزن مواد، نوع فرآیند، شرایط محیطی و توان موتور از مهمترین عوامل انتخاب گیربکس مناسب هستند.
مزایای استفاده از گیربکس کانوایر در خطوط تولید چیست؟
این گیربکسها باعث کاهش مصرف انرژی، افزایش عمر سیستم، کنترل بهتر سرعت تسمه و کاهش توقفهای ناگهانی در خطوط تولید میشوند.
