اجزای گیربکس صنعتی کدام است؟ و چگونه در ماشین‌آلات سنگین عملکرد بهینه‌ای ایجاد می‌کند؟ گیربکس صنعتی یکی از اجزای کلیدی در بسیاری از ماشین‌آلات و تجهیزات صنعتی است که وظیفه انتقال قدرت و تغییر سرعت را بر عهده دارد. از آنجا که این اجزا به‌طور مشترک عمل می‌کنند، هر کدام نقش کلیدی در کاهش اصطکاک، جلوگیری از سایش و حفظ طول عمر گیربکس دارند. در انتخاب و نگهداری صحیح این قطعات باید دقت شود تا کارایی ماشین‌آلات بهبود یافته و از خرابی‌های احتمالی جلوگیری شود. شناخت دقیق این اجزا و نحوه عملکرد آنها می‌تواند بهره‌وری را افزایش داده و از استهلاک زودهنگام سیستم جلوگیری کند. در این مقاله، اجزای مختلف گیربکس صنعتی را بررسی می‌کنیم و نقش هر یک را در عملکرد کلی این تجهیز توضیح خواهیم داد.
چرخ‌دنده‌ها
چرخ‌دنده‌ها، مهم‌ترین و ضروری‌ترین اجزای یک گیربکس هستند که وظیفه‌ی اصلی آنها انتقال گشتاور و دور موتور به شافت خروجی با نسبت دلخواه است. چرخ‌دنده‌ها انواع مختلفی دارند که شامل موارد زیر می‌شوند.
| چرخ‌دنده‌های ساده | برای انتقال قدرت در سرعت‌های پایین استفاده می‌شوند. |
| چرخ‌دنده‌های مخروطی | از این چرخ‌دنده‌ها، برای تغییر مسیر حرکت در گیربکس‌ها استفاده می‌شود. |
| چرخ‌دنده‌های مارپیچ | دارای دندانه‌های زاویه‌دار هستند که موجب کاهش سر و صدا و افزایش راندمان می‌شوند. |
| چرخ‌دنده‌های حلزونی
|
از چرخ‌دنده‌های حلزونی، برای کاهش سرعت و افزایش گشتاور در سیستم‌های سنگین به کار می‌روند. |
| چرخ‌دنده‌های خورشیدی | در سیستم‌های پیچیده که نیاز به کنترل دقیق سرعت و گشتاور دارند، استفاده می‌شوند. |
بیشتر بخوانید: چرخ دنده چیست؟
شافت ها
شافت‌ها یکی دیگر از اجزای گیربکس صنعتی هستند، که وظیفه انتقال گشتاور و دور موتور از شافت ورودی به شافت خروجی را بر عهده دارند. دو نوع اصلی شافت در گیربکس صنعتی وجود دارد، که شامل زیر است.
- شافت ورودی : نیروی ورودی را از موتور دریافت کرده و به چرخ‌دنده‌ها منتقل می‌کند.
- شافت خروجی : نیروی تعدیل‌شده توسط چرخ‌دنده‌ها را به بخش‌های دیگر ماشین منتقل می‌نماید.

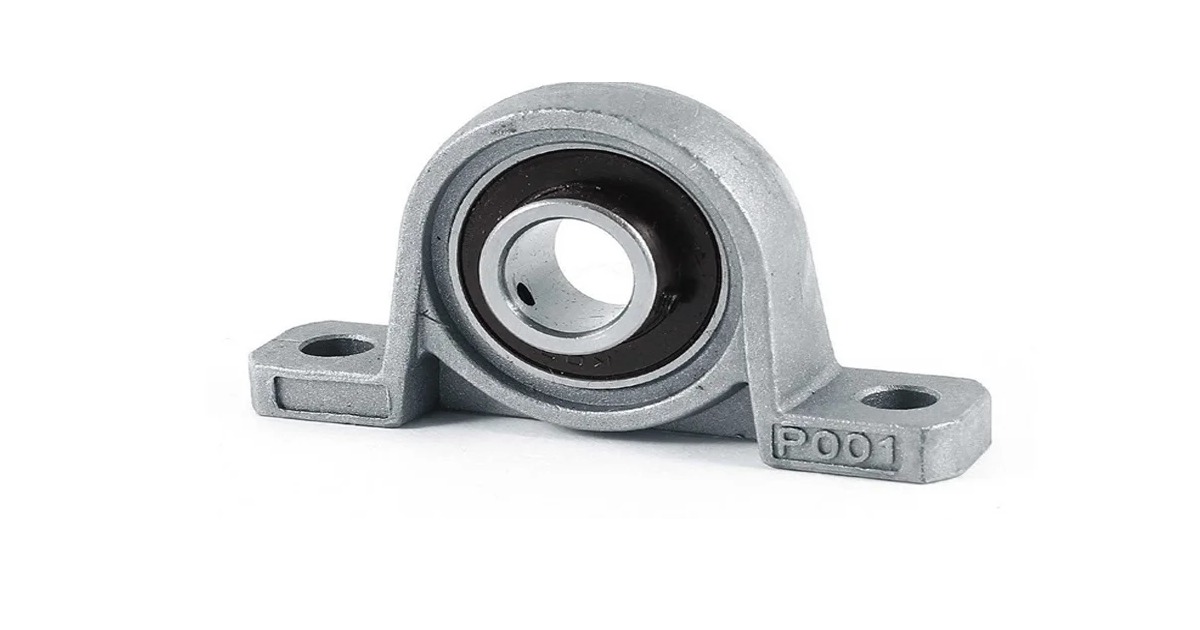

یاتاقان‌ها
یکی دیگر از قطعات گیربکس صنعتی، یاتاقان‌ها هستند که از تماس مستقیم بین بخش‌های متحرک جلوگیری کرده و اصطکاک را کاهش می‌دهند. آنها نقش مهمی در افزایش دوام و کارایی گیربکس دارند. دو نوع اصلی یاتاقان‌ها عبارتند از:
- یاتاقان‌های غلتکی: که شامل بلبرینگ‌ها و رولبرینگ‌ها هستند و برای کاهش اصطکاک و تحمل بارهای شعاعی و محوری طراحی شده‌اند.
- یاتاقان‌های لغزشی: در مواقعی که نیاز به تحمل بارهای بسیار سنگین است، مورد استفاده قرار می‌گیرند.
پوسته گیربکس
پوسته گیربکس صنعتی به عنوان یک محفظه مقاوم، وظیفه دارد تمام اجزای داخلی گیربکس را در برابر عواملی مانند گرد و غبار، رطوبت و ضربه محافظت کند. این بخش با تضمین استحکام و یکپارچگی ساختاری، مانع از آسیب به اجزای حساس داخلی شده و با حفظ سیستم روغن‌کاری، از فرسایش چرخ‌دنده‌ها و یاتاقان‌ها جلوگیری می‌کند. طراحی دقیق پوسته همچنین به کاهش نویز و ارتعاشات کمک کرده و موجب افزایش طول عمر قطعات می‌شود. در زمان خرید گیربکس روسی توجه به کیفیت ساخت پوسته اهمیت ویژه‌ای دارد، زیرا دوام و عملکرد بهینه گیربکس تا حد زیادی به مقاومت و طراحی اصولی همین بخش وابسته است.
سیستم روغن‌کاری
یکی از بخش‌های حیاتی در گیربکس صنعتی، سیستم روغن‌کاری آن است که نقش کلیدی در کاهش اصطکاک و جلوگیری از سایش اجزای گیربکس صنعتی ایفا می‌کند. این سیستم با ایجاد یک لایه روان‌کننده میان چرخ‌دنده‌ها، یاتاقان‌ها و سایر قطعات متحرک، از استهلاک زودرس جلوگیری کرده و عملکردی نرم و بی‌صدا دارد. روش‌های متداول روغن‌کاری شامل روغن‌کاری غوطه‌وری است که در آن چرخ‌دنده‌ها به‌طور مستقیم در روغن غوطه‌ور شده و روان‌کاری مداوم دارند. در روش پاشش روغن که در سیستم‌های پیشرفته‌تر استفاده می‌شود، روغن با فشار مناسب روی سطوح مختلف پاشیده شده و توزیع یکنواختی را در سراسر قطعات گیربکس صنعتی ایجاد می‌کند. این فرآیند، علاوه بر کاهش حرارت، موجب افزایش طول عمر قطعات و بهبود راندمان کلی گیربکس می‌شود.
بیشتر بخوانید: نحوه نصب گیربکس حلزونی
کلاچ و کوپلینگ
کلاچ و کوپلینگ‌ها از اجزای بسیار مهم در گیربکس‌های صنعتی به شمار می‌آیند و وظیفه اتصال یا جداسازی بخش‌های مختلف سیستم انتقال نیرو را بر عهده دارند. این قطعات با کنترل دقیق انتقال توان، از بروز ضربه‌های ناگهانی جلوگیری کرده و موجب عملکردی نرم‌تر و پایدارتر در دستگاه می‌شوند. همچنین نقش چشمگیری در کاهش استهلاک قطعات و افزایش طول عمر کلی گیربکس دارند. به همین دلیل، هنگام خرید کلاچ صنعتی باید به کیفیت ساخت، نوع کاربرد و سازگاری آن با سایر اجزای سیستم توجه ویژه‌ای داشت تا راندمان و دوام مجموعه حفظ شود.
سیستم خنک‌کننده
در حین عملکرد گیربکس، گرمای زیادی تولید می‌شود که می‌تواند بر کارایی و طول عمر قطعات تأثیر منفی بگذارد. به همین دلیل، وجود سیستم خنک‌کننده ضروری است. روش‌های رایج برای خنک‌کاری شامل موارد زیر است.
| خنک‌کاری با روغن
|
در این روش، روغن ضمن روان‌کاری، گرمای اضافی را جذب کرده و از قطعات داخلی دور می‌کند. |
| خنک‌کاری با آب
|
در گیربکس‌های سنگین، آب به عنوان یک خنک‌کننده مؤثر به کار می‌رود تا دمای سیستم در محدوده مطلوب باقی بماند. |
| خنک‌کاری با هوا
|
این روش با استفاده از پره‌های خنک‌کننده، حرارت را به محیط اطراف منتقل کرده و به کاهش دمای گیربکس کمک می‌کند. |
مهر و موم و آب‌بندی
مهر و موم‌ها و واشرها وظیفه جلوگیری از نشت روغن و ورود گرد و غبار به داخل گیربکس را بر عهده دارند. این قطعات با ایجاد یک مانع محافظ، به حفظ عملکرد بهینه گیربکس کمک کرده و از آسیب دیدن اجزای داخلی جلوگیری می‌کنند، که از جنس لاستیک‌های مقاوم یا فلزات خاص ساخته می‌شوند تا در برابر فشار و حرارت بالا دوام داشته باشند.
سنسورها و سیستم‌های مانیتورینگ
در گیربکس‌های صنعتی مدرن، سنسورها نقش مهمی در پایش و بهینه‌سازی عملکرد سیستم دارند. این حسگرها با نظارت بر دما، لرزش و سطح روغن، امکان شناسایی مشکلات احتمالی را در مراحل اولیه فراهم می‌کنند. به این ترتیب، از آسیب‌های جدی به چرخ‌دنده‌ها، یاتاقان‌ها و سایر قطعات گیربکس صنعتی جلوگیری شده و طول عمر تجهیزات افزایش می‌یابد. استفاده از این فناوری پیشرفته موجب کاهش هزینه‌های تعمیر و نگهداری می‌شود و عملکردی پایدار و ایمن را برای سیستم‌های صنعتی فراهم می‌نماید.
سخن آخر
درک صحیح از اجزای گیربکس صنعتی و عملکرد هر یک از آنها، نقش مهمی در افزایش بهره‌وری و طول عمر تجهیزات دارد. قطعات گیربکس صنعتی شامل چرخ‌دنده‌ها، یاتاقان‌ها، شافت‌ها، پوسته، کلاچ و خرید کوپلینگ هیدرولیک، سیستم روغن‌کاری، مهر و موم‌ها، سنسورها و سیستم خنک‌کننده است که هر کدام وظیفه خاصی را بر عهده دارند. هماهنگی این اجزا با یکدیگر باعث انتقال قدرت بهینه، کاهش استهلاک و جلوگیری از خرابی‌های زودرس می‌شود. انتخاب و نگهداری صحیح قطعات گیربکس صنعتی می‌تواند عملکرد ماشین‌آلات را بهبود بخشیده و از هزینه‌های اضافی تعمیرات جلوگیری کند. در نهایت، شناخت این اجزا و نحوه عملکرد آنها، کلید اصلی برای حفظ کارایی و دوام طولانی‌مدت گیربکس صنعتی در صنایع مختلف است.
سوالات متداول
اجزای اصلی گیربکس صنعتی چیست؟
چرخ‌دنده‌ها، شافت‌ها، یاتاقان‌ها، پوسته، کلاچ و کوپلینگ‌ها، سیستم روغن‌کاری، مهر و موم‌ها، سنسورها و سیستم خنک‌کننده، از اجزای اصلی گیربکس صنعتی هستند.
چرا سیستم روغن‌کاری در گیربکس صنعتی مهم است؟
سیستم روغن‌کاری، به منظور کاهش اصطکاک، جلوگیری از سایش قطعات و افزایش طول عمر گیربکس، باعث عملکرد روان‌تر و کارایی بهینه دستگاه‌ها می‌شود.
چگونه می‌توان از خرابی گیربکس صنعتی جلوگیری کرد؟
با نگهداری منظم، استفاده از روغن مناسب، بررسی سنسورها و جلوگیری از بار اضافی، می‌توان مانع از خرابی گیربکس صنعتی شد.
تفاوت خنک‌کاری با روغن و خنک‌کاری با هوا چیست؟
در خنک‌کاری با روغن، حرارت از طریق روان‌کار جذب و دفع می‌شود، اما در خنک‌کاری با هوا، پره‌های خنک‌کننده گرما را به محیط منتقل می‌کنند.
2 نظر در “اجزای گیربکس صنعتی چیست؟”
مطلبتون خیلی خوب و کاربردی بود، فقط یه سوال برام پیش اومد: بین این اجزا، کدومشون بیشتر مستعد خرابی هست و معمولا نیاز به سرویس یا تعویض زودتر دارن؟؟؟
سلام دوست خوبم؛ در گیربکس‌های صنعتی، بیشترین میزان استهلاک معمولاً مربوط به بلبرینگ‌ها و دنده‌هاست. بلبرینگ‌ها به دلیل چرخش مداوم و تحمل بارهای شعاعی و محوری، فشار زیادی رو تجربه می‌کنن و در صورت کمبود روان‌کاری یا ورود آلودگی، سریع‌تر خراب می‌شن. دنده‌ها هم به‌دلیل تماس مداوم با یکدیگه و انتقال نیرو، در معرض سایش، خوردگی یا حتی شکست هستند، مخصوصاً اگه بار بیش از حد به گیربکس وارد بشه یا روان‌کاری مناسب نباشه به همین خاطر، سرویس دوره‌ای شامل بررسی روان‌کاری، صداهای غیرعادی و دمای عملکرد، نقش مهمی در افزایش عمر این اجزا داره. اگر گیربکس توی شرایط سخت یا با بار دینامیکی بالا کار کنه، فرسودگی این قطعات خیلی سریع‌تر اتفاق می‌افته.
