تا به حال فکر کرده‌اید که ساعت‌های مکانیکی، گیربکس خودروها یا حتی ماشین‌آلات صنعتی چگونه با دقت و هماهنگی کار می‌کنند؟ راز این هماهنگی در قطعه‌ای ساده اما بسیار مهم به نام چرخ‌دنده نهفته است. چرخ‌دنده‌ها از زمان‌های قدیم تا امروز، یکی از اساسی‌ترین اجزای مکانیکی بوده‌اند که برای انتقال قدرت و حرکت به کار می‌روند. اما چرخ‌دنده چیست؟ این قطعات دندانه‌دار چگونه باعث افزایش یا کاهش سرعت، تغییر جهت حرکت و افزایش قدرت می‌شوند؟ انواع چرخ‌دنده مانند چرخ‌دنده‌های ساده، مارپیچ، مخروطی، حلزونی و سیاره‌ای هرکدام کاربرد خاص خود را دارند. چرخ‌دنده‌ها نقش کلیدی در دنیای مهندسی ایفا می‌کنند، با ما همراه باشید تا بیشتر با انواع چرخ‌دنده و کاربرد چرخ‌دنده آشنا شوید.
بیشتر بخوانید: گیربکس عمودی چیست

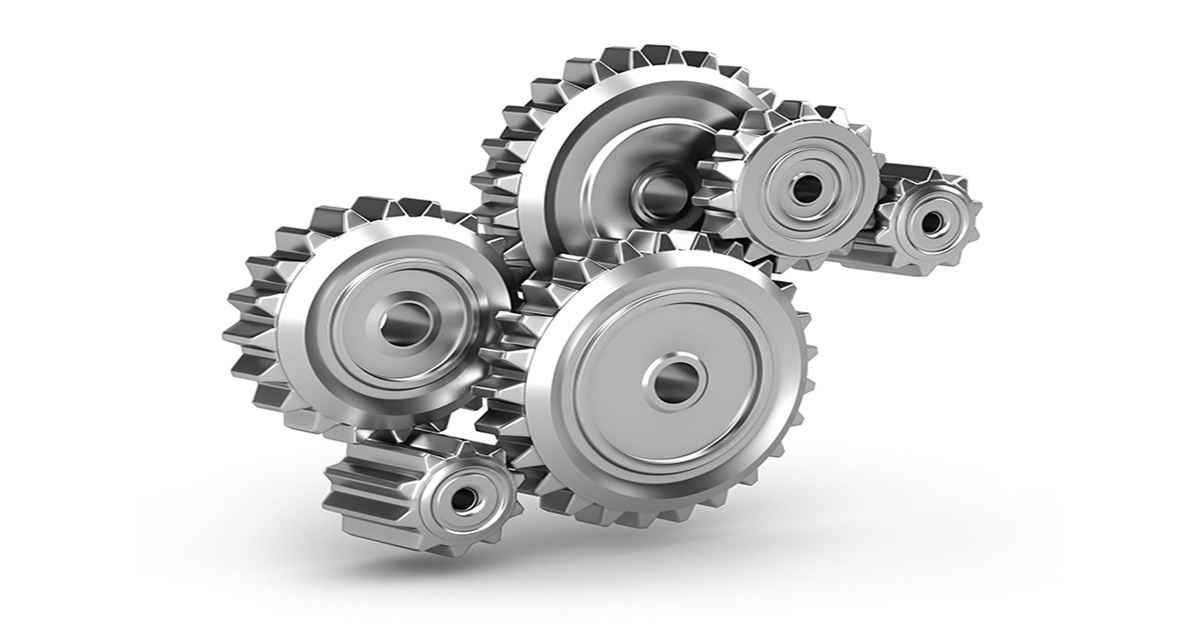

چرخ دنده چیست؟
آیا می‌دانید چرخ‌دنده چیست و چه نقشی در عملکرد ماشین‌آلات دارد؟ چرخ‌دنده‌ها از اجزای حیاتی سیستم‌های مکانیکی هستند که وظیفه انتقال نیرو، تغییر سرعت و جهت حرکت را بر عهده دارند. این قطعات معمولاً از فلز یا پلاستیک مقاوم ساخته می‌شوند و با درگیری دندانه‌هایشان، گشتاور را بین شفت‌های مختلف منتقل می‌کنند. چرخ‌دنده‌ها در انواع گیربکس‌ها، از جمله گیربکس‌های صنعتی پرکاربرد به‌کار می‌روند. به همین دلیل، هنگام خرید گیربکس روسی باید به کیفیت چرخ‌دنده‌ها و دقت ساخت آن‌ها توجه شود، زیرا عملکرد روان و طول عمر بالای گیربکس تا حد زیادی به طراحی و جنس همین چرخ‌دنده‌ها وابسته است.
انواع چرخ دنده
حال که فهمیدیم چرخ‌دنده چیست؟ نوبت آن است که انواع چرخ‌دنده را معرفی کنیم.
چرخ دنده ساده
چرخ‌دنده‌های ساده رایج‌ترین نوع چرخ‌دنده هستند که دندانه‌هایشان به صورت موازی با محور چرخش قرار دارد. این چرخ‌دنده‌ها در سرعت‌های پایین تا متوسط استفاده می‌شوند و به دلیل سادگی در طراحی و ساخت، هزینه تولید کمتری دارند. اما هنگام چرخش، به دلیل درگیری ناگهانی دندانه‌ها، صدای زیادی تولید می‌کنند.
چرخ دنده مارپیچ
چرخ‌دنده‌های مارپیچ دارای دندانه‌هایی زاویه‌دار هستند که باعث می‌شود تماس تدریجی و نرم‌تری بین دندانه‌ها ایجاد شود. این ویژگی منجر به کاهش صدا و افزایش بازدهی در سرعت‌های بالا می‌شود. این نوع چرخ‌دنده در جعبه‌دنده خودروها و ماشین‌آلات سنگین استفاده می‌شود. به دلیل طراحی خاص خود، بار محوری تولید می‌کند که نیازمند یاتاقان‌های مناسب برای جذب آن است.
چرخ دنده مخروطی
این چرخ‌دنده‌ها برای انتقال نیرو بین دو محور متقاطع (معمولاً در زاویه 90 درجه) استفاده می‌شوند. سطح دندانه‌ها به‌صورت مخروطی است که امکان تغییر جهت حرکت را فراهم می‌کند. به دلیل شکل خاص خود، طراحی و تولید آن‌ها نسبت به چرخ‌دنده‌های ساده پیچیده‌تر است.
چرخ‌دنده حلزونی
یکی دیگر از انواع چرخ‌دنده، چرخ‌دنده حلزونی است که سیستم شامل یک چرخ‌دنده و یک پیچ حلزونی بوده و انتقال حرکت را با نسبت کاهشی بالا انجام می‌دهد. از ویژگی‌های مهم آن، قابلیت جلوگیری از برگشت‌پذیری حرکت است که در بالابرها و سیستم‌های قفل‌کننده استفاده می‌شود. همچنین این چرخ‌دنده‌ها باعث کاهش سرعت و افزایش گشتاور می‌شوند. اما به دلیل اصطکاک بالا، گرمای بیشتری تولید کرده و راندمان کمتری دارند.
چرخ‌دنده داخلی
در این نوع از چرخ‌دنده، دندانه‌های چرخ‌دنده روی سطح داخلی آن قرار گرفته‌اند و معمولاً با یک چرخ‌دنده خارجی درگیر می‌شوند. این چرخ‌دنده‌ها در جعبه‌دنده‌های سیاره‌ای (مانند گیربکس‌های اتوماتیک خودروها) استفاده می‌گردند و به دلیل طراحی داخلی، ابعاد کلی سیستم کاهش یافته و امکان انتقال گشتاور بالا فراهم می‌شود.
چرخ دنده جناغی
چرخ‌دنده جناغی، نوعی چرخ‌دنده مارپیچ دوبل است که از دو چرخ‌دنده مارپیچی با جهت مخالف تشکیل شده و در کنار یکدیگر قرار گرفته‌اند. طراحی خاص این چرخ‌دنده باعث شده تا از نمای بالا، دندانه‌های آن شکلی مشابه حرف V داشته باشند. برخلاف چرخ دنده‌های مارپیچ که نیروی رانش محوری تولید می‌کنند، چرخ‌دنده‌های جناغی این نیرو را خنثی کرده و عملکردی پایدارتر دارند. در این نوع چرخ‌دنده، به دلیل درگیری همزمان چندین دندانه، نیرو به‌طور یکنواخت توزیع شده و حرکت روان و کم‌صدایی ایجاد می‌شود.
چرخ دنده خورشیدی
چرخ‌دنده خورشیدی، بخشی از یک سیستم چرخ‌دنده سیاره‌ای است که در آن یک چرخ‌دنده مرکزی به نام خورشیدی قرار دارد و به دور آن، چند چرخ‌دنده دیگر به نام سیاره‌ای می‌چرخند. این سیستم معمولاً در گیربکس‌ها و مکانیزم‌های پیچیده برای انتقال قدرت و تغییر نسبت‌های سرعت به کار می‌رود. چرخ‌دنده خورشیدی به‌عنوان چرخ‌دنده مرکزی عمل می‌کند و حرکت چرخ‌دنده‌های سیاره‌ای را تنظیم می‌نماید. این نوع سیستم می‌تواند گشتاور و سرعت را به‌طور مؤثر تقسیم کرده و عملکردی بسیار دقیق و مقاوم ایجاد کند.
چرخ‌دنده شانه ای
چرخ‌دنده شانه‌ای نوعی دنده است که برای انتقال حرکت و سرعت بین دو قطعه استفاده می‌شود. این چرخ‌دنده شبیه به یک شانه یا خط کش است که دندانه‌هایی عمود بر محور طولی دارد. با درگیری این چرخ‌دنده با چرخ‌دنده ساده، حرکت گردشی به حرکت خطی تبدیل می‌شود. ساخت این نوع چرخ‌دنده ساده‌تر از مدل‌های دندانه‌دار مورب است.
کاربرد چرخ دنده
پس از معرفی چرخ دنده چیست و انواع چرخ دنده، اینک نوبت به کاربرد چرخ دنده می‌رسد، با ما همراه باشید.
- چرخ‌دنده ساده: در گیربکس‌های ساده و ماشین‌آلات صنعتی برای انتقال قدرت استفاده می‌شود. همچنین در ساعت‌ها، میکسرها، چاپگرها و تجهیزات الکترومکانیکی کاربرد دارد. این چرخ‌دنده‌ها در خطوط تولید و نوار نقاله‌ها نیز برای انتقال قدرت به‌کار می‌روند.
- چرخ‌دنده مارپیچ: در گیربکس خودروها، پمپ‌ها و ماشین‌آلات سنگین استفاده می‌شود. همچنین در تجهیزات صنعتی مانند نوار نقاله‌ها و دستگاه‌های چاپ کاربرد دارد. این چرخ‌دنده‌ها در موتورهای الکتریکی و صنایع هوایی نیز به کار می‌روند.
- چرخ‌دنده مخروطی : از چرخ‌دنده مخروطی در دیفرانسیل خودروها برای تغییر جهت حرکت چرخ‌ها استفاده می‌شود. همچنین در ابزارهای برش، تراشکاری و برخی ماشین‌آلات صنعتی کاربرد دارد. این نوع چرخ‌دنده در تجهیزات راه‌سازی و صنایع کشاورزی مانند تراکتورها نیز دیده می‌شود.
- چرخ‌دنده حلزونی: چرخ‌دنده حلزونی در بالابرها و سیستم‌های قفل خودکار استفاده می‌شود. همچنین در کرکره‌های برقی، درب‌های اتوماتیک و ماشین‌های بسته‌بندی دیده می‌شود. این نوع چرخ‌دنده در تجهیزات دقیق مانند دوربین‌های عکاسی و تلسکوپ‌ها نیز به کار می‌رود.
- چرخ‌دنده داخلی: چرخ‌دنده داخلی در گیربکس‌های صنعتی و ماشین‌آلات سنگین استفاده می‌شود. همچنین در تجهیزات هیدرولیکی و پمپ‌های روغن، دیده می‌شود. این چرخ‌دنده‌ها در برخی ابزارهای مکانیکی مانند ساعت‌های مکانیکی نیز کاربرد دارند.
- چرخ‌دنده جناقی: چرخ‌دنده جناقی در گیربکس‌های صنعتی سنگین مانند کارخانه‌های فولاد و سیمان استفاده می‌شود. همچنین در موتورهای دریایی و کشتی‌ها کاربرد دارد. این چرخ‌دنده‌ها در پمپ‌های قوی و ماشین‌های صنعتی که نیاز به انتقال توان بالا دارند، نیز دیده می‌شوند. به دلیل دقت بالا، تحمل بار زیاد و کاهش نویز، چرخ‌دنده‌های جناغی در صنایعی مانند گیربکس‌های سنگین، توربین‌ها و ماشین‌آلات صنعتی کاربرد گسترده‌ای دارند.
- چرخ‌دنده خورشیدی: چرخ‌دنده خورشیدی در گیربکس اتوماتیک خودروها و ماشین‌های راه‌سازی به کار می‌رود. همچنین در تجهیزات رباتیک و صنایع هوافضا استفاده می‌شود. این چرخ‌دنده‌ها در دوچرخه‌های دنده‌ای و ابزارهای دقیق صنعتی نیز دیده می‌شود.
- چرخ‌دنده شانه‌ای: چرخ‌دنده شانه‌ای در فرمان خودروها برای هدایت چرخ‌ها استفاده می‌شود. همچنین در درب‌های اتوماتیک، آسانسورها و ماشین‌های CNC به کار می‌رود. این چرخ‌دنده‌ها در برخی قطارها و متروها برای افزایش چسبندگی چرخ‌ها روی ریل نیز استفاده می‌شوند.
بیشتر بخوانید:اجزای گیربکس صنعتی چیست؟
سخن آخر
در این مقاله به معرفی مفهوم چرخ‌دنده، انواع آن و کاربردهای مختلفش پرداختیم. چرخ‌دنده‌ها از اجزای حیاتی در بسیاری از صنایع محسوب می‌شوند و بسته به نوع نیاز، در شکل‌های گوناگونی مانند چرخ‌دنده‌های ساده، خورشیدی و جناقی طراحی و تولید می‌شوند. این قطعات نقش مهمی در بهینه‌سازی عملکرد تجهیزات دارند و انتخاب نوع مناسب آن‌ها تأثیر مستقیمی بر کارایی و طول عمر دستگاه‌ها می‌گذارد. همچنین در بسیاری از سیستم‌های صنعتی، عملکرد بهینه چرخ‌دنده‌ها وابسته به موتورهای الکتریکی است؛ ازاین‌رو هنگام خرید الکتروموتور AC باید دقت شود تا موتور انتخاب‌شده با نوع چرخ‌دنده و کاربرد دستگاه سازگاری کامل داشته باشد.
سوالات متداول
چرخ دنده چیست؟
چرخ‌دنده وسیله‌ای است که برای انتقال حرکت و گشتاور بین دو شافت استفاده می‌شود، و از دندانه‌هایی ساخته شده‌اند که به‌صورت هم‌راستا و درگیر با یکدیگر می‌چرخند.
انواع چرخ دنده چیست؟
چرخ‌دنده‌ها به انواع مختلفی از جمله مارپیچ، مخروطی، حلزونی، شانه‌ای و خورشیدی تقسیم می‌شوند که هرکدام کاربرد خاص خود را دارند.
چرخ‌دنده‌ها در چه کاربردهایی استفاده می‌شوند؟
چرخ‌دنده‌ها در موارد مختلفی از جمله گیربکس‌های خودرو،ماشین آلات صنعتی ، پمپ‌ها، ساعت‌ها و سیستم‌های انتقال قدرت به‌کار می‌روند.
