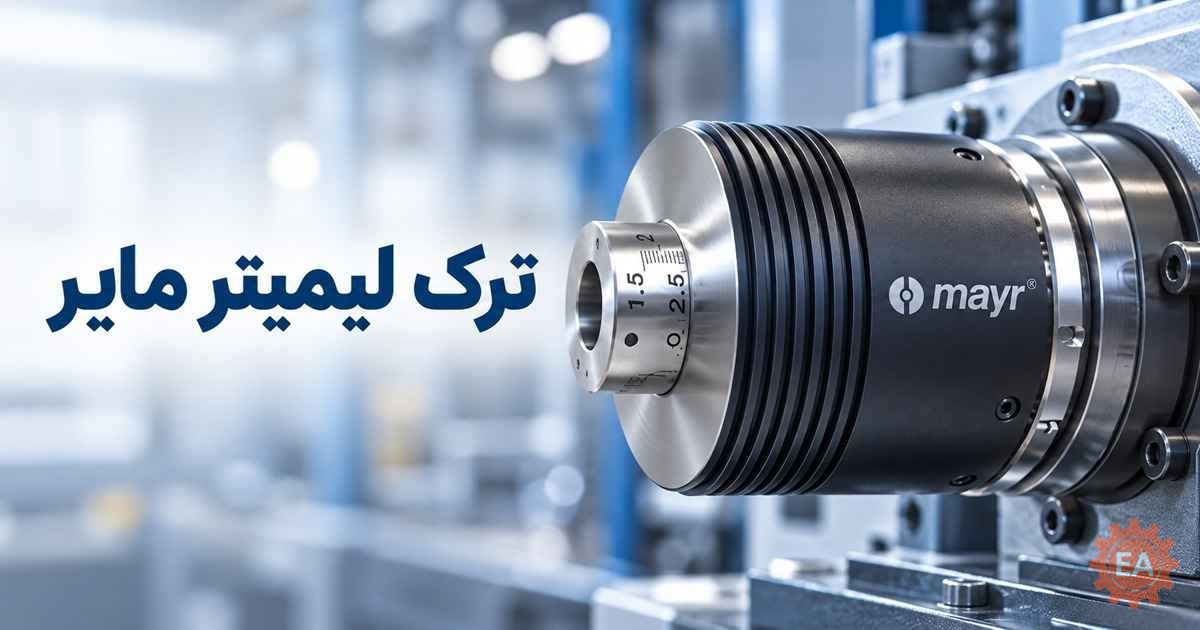

ترک لیمیتر مایر یکی از تجهیزات حفاظتی سیستم‌های انتقال قدرت است که برای محدود کردن گشتاور و جلوگیری از وارد شدن اضافه‌بار به موتور، گیربکس، شفت، کوپلینگ و سایر اجزای مکانیکی استفاده می‌شود. برند mayr در زمینه طراحی تجهیزات انتقال قدرت، ترمزهای ایمنی و محدودکننده‌های گشتاور فعالیت دارد و ترک لیمیترهای این شرکت برای کاربردهای مختلف صنعتی در مدل‌های متنوع عرضه می‌شوند. در زمان خرید ترک لیمیتر مایر باید به نحوه عملکرد تجهیز هنگام اضافه‌بار، محدوده گشتاور، سرعت دوران، قطر شفت و نوع اتصال توجه شود تا محصول انتخاب ‌شده با مشخصات واقعی دستگاه هماهنگی داشته باشد. ترک لیمیترهای mayr بسته به مدل می‌توانند انتقال گشتاور را در زمان اضافه‌بار قطع کنند یا مقدار Torque را در محدوده از پیش تعیین‌شده نگه دارند.

mayr محصولات خود را به‌ طور کلی در دو گروه محدودکننده‌های نگهدارنده بار و مدل‌های جداکننده بار ارائه می‌کند. در مدل‌های Load-separating، ورودی و خروجی هنگام اضافه‌بار از یکدیگر جدا می‌شوند و انتقال نیرو متوقف می‌شود. در مقابل، مدل‌های Load-holding گشتاور را محدود می‌کنند اما انتقال نیرو را به‌طور کامل متوقف نمی‌کنند. این تفاوت در عملکرد باعث می‌شود انتخاب سری مناسب برای هر ماشین‌آلات اهمیت زیادی داشته باشد.

خرید ترک لیمیتر مایر

انتخاب ترک لیمیتر مناسب باید بر اساس اطلاعات فنی سیستم انجام شود. تنها توجه به ابعاد ظاهری یا قطر شفت کافی نیست؛ زیرا نقطه عملکرد ترک لیمیتر باید با محدوده ایمن دستگاه هماهنگ باشد. اگر گشتاور آزادسازی بسیار بیشتر از مقدار مورد نیاز انتخاب شود، احتمال دارد قبل از فعال شدن سیستم محافظ، فشار زیادی به موتور یا گیربکس وارد شود. از طرف دیگر، انتخاب مقدار بسیار پایین نیز می‌تواند باعث فعال شدن ناخواسته ترک لیمیتر در شرایط عادی شود. در فرآیند خرید ترک لیمیتر مایر بهتر است ابتدا مشخصات زیر تعیین شوند.

• گشتاور نامی سیستم
• حداکثر گشتاور مجاز
• قطر شفت
• سرعت دوران
• نحوه اتصال ورودی و خروجی
• نوع عملکرد موردنیاز در اضافه‌بار
• میزان لقی مجاز سیستم
• شرایط محیطی و دمای کاری
• تعداد دفعات احتمالی اضافه‌بار
• فضای موجود برای نصب

عوامل موثر بر قیمت ترک لیمیتر مایر

قیمت ترک لیمیتر مایر به یک عامل محدود نمی‌شود و مشخصات فنی هر مدل می‌تواند روی هزینه نهایی تاثیر بگذارد. برای مثال، یک مدل کامپکت با گشتاور محدود با یک ترک لیمیتر مخصوص گشتاورهای بسیار بالا یا نمونه‌ای که در محفظه بسته نصب می‌شود از نظر طراحی و ساختار یکسان نیست. به همین دلیل هنگام خرید ترک لیمیتر مایر باید مقایسه قیمت بین مدل‌هایی انجام شود که از نظر عملکرد و ظرفیت فنی شرایط مشابهی دارند. مهم‌ترین عوامل تاثیرگذار بر قیمت عبارت‌اند از:

1. محدوده Torque قابل تنظیم یا قابل انتقال
2. سری و مدل ترک لیمیتر
3. نوع مکانیزم قطع یا محدودسازی گشتاور
4. قطر شفت و سایز تجهیز
5. حداکثر سرعت دوران
6. نوع اتصال و فلنج
7. قابلیت درگیری مجدد اتوماتیک یا دستی
8. سطح دقت و میزان لقی
9. نوع بدنه و طراحی محفظه

• تجهیزات مانیتورینگ و سنسورهای جانبی

انواع ترک لیمیتر مایر

mayr  طیف متنوعی از ترک لیمیترهای نگهدارنده بار و جداکننده بار تولید می‌کند. هر خانواده برای نوع خاصی از ماشین‌آلات یا شرایط اضافه‌بار مناسب است.

ترک لیمیتر  Mayr EAS-compact

EAS-compact  یکی از سری‌های شناخته ‌شده mayr است که با تراکم توان بالا، سختی پیچشی مناسب و عملکرد بدون لقی طراحی شده است. این سری در مدل‌های Ratchetting و Synchronous ارائه می‌شود و پس از رفع اضافه‌بار قابلیت درگیری مجدد دارد. بسته به سایز، محدوده گشتاور و سرعت مجاز آن متفاوت است.

ترک لیمیتر Mayr EAS-compact F

EAS-compact F  برای شرایطی طراحی شده که در زمان اضافه‌بار باید انتقال گشتاور به‌طور کامل قطع شود. این مدل بدون لقی است و پس از آزاد شدن، درگیری مجدد آن به‌ صورت دستی انجام می‌شود. چنین عملکردی برای تجهیزاتی مناسب است که ادامه انتقال نیرو پس از وقوع اضافه‌بار می‌تواند باعث آسیب بیشتر شود.

ترک لیمیتر Mayr EAS HTL

EAS HTL  به ‌عنوان یک راهکار Plug-and-Play برای ترکیب با موتورهای IEC یا NEMA و گیربکس‌ها ارائه می‌شود. این ترک لیمیتر داخل محفظه بسته قرار می‌گیرد و در نسخه‌های Ratchetting، Synchronous و Completely Disengaging عرضه می‌شود.

ترک لیمیتر Mayr EAS HT

EAS HT  برای کاربردهایی با گشتاور بالا طراحی شده است. در زمان اضافه‌بار، اتصال ورودی و خروجی به‌طور کامل قطع می‌شود و این مدل امکان درگیری مجدد نسبتا ساده پس از رفع مشکل را فراهم می‌کند. به همین دلیل می‌تواند در ماشین‌آلات سنگین و سیستم‌هایی که حفاظت در برابر Torque بالا اهمیت دارد مورد استفاده قرار گیرد.

ترک لیمیتر Mayr EAS reverse

EAS reverse  برای تجهیزاتی مناسب است که دسترسی به محل نصب ترک لیمیتر دشوار است. این مدل در هنگام اضافه‌بار انتقال گشتاور را به‌طور کامل قطع می‌کند و درگیری مجدد آن از طریق معکوس کردن جهت دوران انجام می‌شود.

ترک لیمیتر Mayr EAS Sp/Sm/Zr

این خانواده قابلیت کنترل و سوئیچ به ‌صورت پنوماتیکی یا الکتریکی را دارد و امکان تنظیم Torque محدودکننده در حین کار نیز برای آن در نظر گرفته شده است. چنین ویژگی‌ای در خطوطی که شرایط عملیاتی و مقدار گشتاور موردنیاز تغییر می‌کند اهمیت بیشتری دارد.

ترک لیمیتر Mayr ROBA slip hub

ROBA slip hub  از نوع Load-holding است. این مدل با مکانیزم اصطکاکی عمل می‌کند و پس از رسیدن به گشتاور تنظیم‌ شده، لغزش ایجاد می‌شود تا Torque از حد موردنظر فراتر نرود. این سری به‌عنوان یک راهکار نسبتاً اقتصادی برای حفاظت در برابر اضافه‌بار معرفی شده است.

ترک لیمیتر Mayr ROBA contitorque

ROBA contitorque  یک کلاچ هیسترزیسی است که انتقال گشتاور در آن با استفاده از نیروهای مغناطیسی و بدون تماس مستقیم انجام می‌شود. این مدل قابلیت ایجاد گشتاور ثابت دارد و از آن می‌توان در کاربردهایی استفاده کرد که محدودسازی یکنواخت Torque اهمیت دارد.

ویژگی های ترک لیمیتر مایر

یکی از مزایای اصلی محصولات mayr تنوع در نوع عملکرد و محدوده کاربرد است. این شرکت هم مدل‌هایی برای قطع کامل نیرو در زمان اضافه‌بار و هم محصولاتی برای محدود کردن Torque بدون قطع انتقال ارائه می‌کند. همچنین بسیاری از مدل‌های EAS برای انتقال تقریبا بدون لقی طراحی شده‌اند. از جمله ویژگی‌های مهم این تجهیزات می‌توان به موارد زیر اشاره کرد:

• حفاظت از موتور و گیربکس در برابر اضافه‌بار
• کاهش احتمال خرابی شفت و سیستم انتقال قدرت
• وجود مدل‌های بدون لقی
• تنوع بالا در محدوده گشتاور
• عرضه مدل‌های Ratchetting و Synchronous
• وجود نمونه‌های Completely Disengaging
• ارائه مدل‌های مناسب گشتاور بالا
• امکان انتخاب نمونه‌های Load-holding
• قابلیت استفاده از تجهیزات مانیتورینگ برای تشخیص وضعیت آزادشدن
• امکان استفاده در ماشین‌آلات سبک، دقیق و سنگین

نکات مهم در انتخاب ترک لیمیتر مایر

برای انتخاب صحیح ترک لیمیتر، ابتدا باید رفتار مورد انتظار دستگاه در زمان اضافه‌بار مشخص شود. اگر لازم است پس از ایجاد اضافه‌بار انتقال نیرو کاملا قطع شود، مدل‌های Load-separating انتخاب مناسب‌تری هستند. اگر بار باید همچنان نگه داشته شود و تنها مقدار Torque محدود شود، مدل‌های Load-holding گزینه مناسب‌تری خواهند بود. پیش از خرید ترک لیمیتر مایر بهتر است مراحل زیر طی شوند:

• گشتاور کاری عادی سیستم مشخص شود.
• حداکثر گشتاور ایمن تعیین شود.
• سرعت دوران شفت اندازه‌گیری شود.
• قطر و نوع اتصال شفت بررسی شود.
• نوع عملکرد پس از اضافه‌بار انتخاب شود.
• نیاز به درگیری اتوماتیک یا دستی مشخص گردد.
• فضای نصب اندازه‌گیری شود.
• شرایط محیطی محل کار بررسی شود.
• نیاز به سنسور یا سیستم مانیتورینگ تعیین گردد.

کاربرد ترک لیمیتر مایر

ترک لیمیترهای mayr برای کاربردهای متنوعی طراحی شده‌اند. خود شرکت این تجهیزات را برای کارخانه‌های تولیدی، تست‌بنچ‌ها، ماشین‌آلات سنگین مانند خطوط نورد و خردکن‌ها، دستگاه‌های حفاری تونل و صنایع غذایی معرفی می‌کند. این محصولات می‌توانند در تجهیزاتی مانند موارد زیر استفاده شوند:

• خطوط تولید و مونتاژ
• ماشین‌آلات بسته‌بندی
• تجهیزات اتوماسیون
• ماشین‌ابزارها
• خطوط نوار نقاله
• تست‌بنچ‌های صنعتی
• تجهیزات فولاد و نورد
• خردکن‌ها و ماشین‌آلات سنگین
• صنایع غذایی
• سیستم‌های دقیق انتقال حرکت

سفارش ترک لیمیتر مایر از الکتروآتا

برای سفارش ترک لیمیتر مایر از الکتروآتا بهتر است ابتدا اطلاعات فنی دستگاه شامل محدوده Torque، سرعت دوران، قطر شفت، نوع اتصال، فضای نصب و عملکرد مورد انتظار در زمان Overload مشخص شود. با در اختیار داشتن این مشخصات می‌توان خانواده مناسب را از میان محصولاتی مانند EAS-compact، EAS HTL، EAS HT، EAS reverse، ROBA slip hub یا ROBA contitorque بررسی کرد. در زمان خرید ترک لیمیتر مایر از الکتروآتا، انتخاب مدل براساس کد فنی و نیاز واقعی دستگاه اهمیت بیشتری از انتخاب صرفا براساس ابعاد یا قیمت دارد. تطبیق محدوده گشتاور، سرعت، نوع درگیری مجدد و شرایط نصب می‌تواند احتمال خطای انتخاب را کاهش داده و امکان استفاده موثرتر از سیستم حفاظت اضافه‌بار را فراهم کند.

سوالات متداول

تفاوت EAS-compact و ROBA slip hub چیست؟

EAS-compact  یک ترک لیمیتر جداکننده بار و بدون لقی است که در مدل‌های Ratchetting و Synchronous ارائه می‌شود؛ اما ROBA slip hub از نوع Load-holding بوده و با مکانیزم اصطکاکی گشتاور را محدود می‌کند بدون اینکه انتقال نیرو را به‌طور کامل متوقف کند.

برای انتخاب ترک لیمیتر مایر چه اطلاعاتی لازم است؟

گشتاور کاری، حداکثر Torque مجاز، سرعت دوران، قطر شفت، نوع اتصال، نحوه عملکرد موردنیاز هنگام اضافه‌بار، فضای نصب و شرایط محیطی مهم‌ترین اطلاعات اولیه برای انتخاب مدل مناسب هستند.

آیا همه ترک لیمیترهای مایر پس از اضافه‌بار خودکار درگیر می‌شوند؟

خیر، نحوه درگیری مجدد به مدل بستگی دارد. برای مثال برخی نسخه‌های EAS-compact به‌ صورت خودکار دوباره درگیر می‌شوند، در حالی که EAS-compact F پس از قطع کامل انتقال نیرو نیاز به درگیری مجدد دستی دارد.
