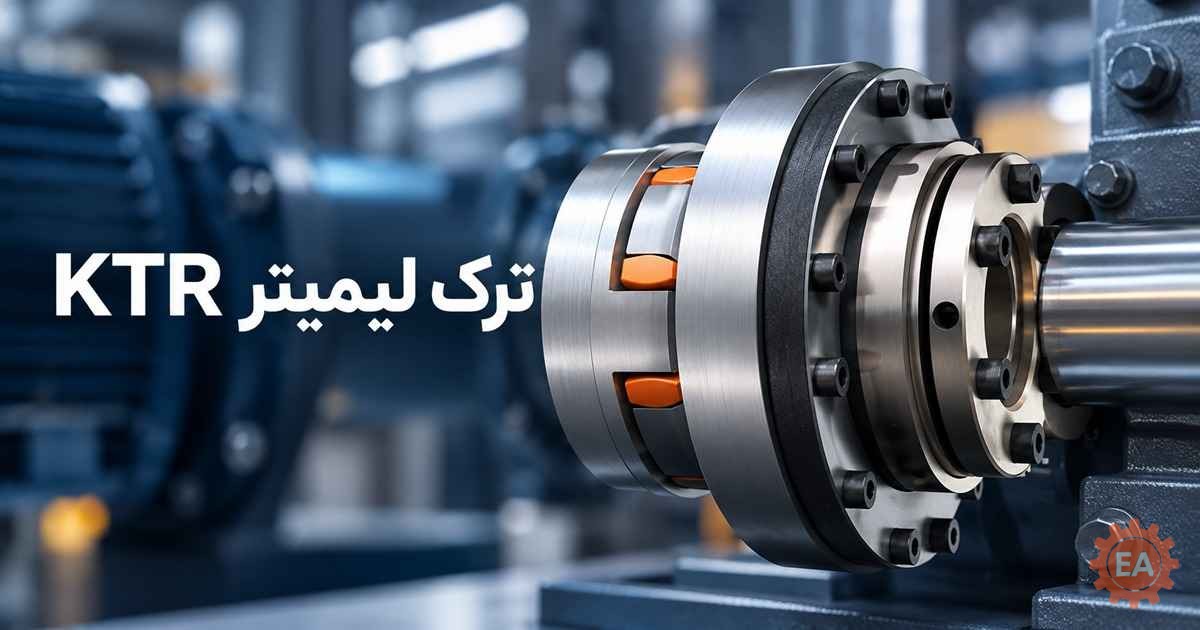

ترک لیمیتر KTR یکی از تجهیزات حفاظتی مهم در سیستم‌های انتقال قدرت صنعتی است که وظیفه آن کنترل گشتاور و جلوگیری از انتقال بار بیش از حد به اجزایی مانند موتور، گیربکس، شفت، کوپلینگ و سایر قطعات مکانیکی است. زمانی که گشتاور از مقدار تعیین ‌شده عبور کند، مکانیزم ترک لیمیتر وارد عمل شده و بسته به نوع طراحی، انتقال نیرو را محدود، قطع یا به حالت لغزش کنترل ‌شده تبدیل می‌کند. همین عملکرد باعث می‌شود احتمال آسیب دیدن اجزای گران‌قیمت سیستم کاهش پیدا کند. هنگام خرید ترک لیمیتر ktr باید محدوده گشتاور، سرعت دوران، نوع اتصال، شرایط کاری و نحوه عملکرد تجهیز در زمان اضافه‌بار به‌دقت بررسی شود.

خرید ترک لیمیتر  ktr

انتخاب ترک لیمیتر KTR باید بر اساس اطلاعات واقعی سیستم انتقال قدرت انجام شود. تنها توجه به قطر شفت یا اندازه ظاهری قطعه کافی نیست؛ زیرا ظرفیت گشتاور و نوع مکانیزم داخلی باید با رفتار دستگاه هماهنگ باشد. اگر مقدار گشتاور آزادسازی بیش از حد بالا انتخاب شود، ممکن است پیش از فعال شدن ترک لیمیتر به اجزای دیگر آسیب وارد شود. از طرف دیگر، تنظیم بسیار پایین نیز می‌تواند باعث قطع یا لغزش ناخواسته در شرایط عادی کار شود.

KTR  در راهنمای انتخاب خود تاکید می‌کند که برای جلوگیری از فعال شدن ناخواسته در پیک‌های طبیعی فرآیند، گشتاور سوئیچینگ باید با توجه به حداکثر گشتاور عملیاتی انتخاب شود؛ در برخی کاربردها توصیه شده این مقدار حداقل حدود 30 درصد بالاتر از حداکثر گشتاور کاری باشد.

برای انتخاب دقیق‌تر بهتر است این موارد بررسی شوند:

1. محدوده گشتاور کاری و حداکثر گشتاور سیستم
2. قطر شفت و نوع اتصال
3. سرعت دوران
4. توان موتور و مشخصات گیربکس
5. نوع عملکرد موردنیاز هنگام اضافه‌بار
6. تعداد دفعات احتمالی اضافه‌بار
7. شرایط محیطی و دمای کاری
8. فضای قابل استفاده برای نصب
9. نیاز به عملکرد بدون لقی یا کم‌لقی

• نوع ماشین‌آلات و حساسیت سیستم انتقال قدرت

عوامل موثر بر قیمت ترک لیمیتر KTR

قیمت ترک لیمیتر KTR به عوامل متعددی وابسته است و معمولا مدل‌هایی که ظرفیت گشتاور بالاتر، طراحی پیچیده‌تر یا قابلیت‌های تخصصی بیشتری دارند، قیمت متفاوتی نسبت به مدل‌های ساده‌تر خواهند داشت. علاوه بر محدوده  Torque، نوع مکانیزم داخلی نیز می‌تواند روی قیمت تاثیر داشته باشد. مهم‌ترین عوامل موثر بر قیمت عبارت‌اند از:

• محدوده گشتاور قابل انتقال یا آزادسازی
• سری و مدل ترک لیمیتر
• قطر شفت و ابعاد اتصال
• نوع مکانیزم اضافه‌بار
• قابلیت تنظیم گشتاور
• وجود کوپلینگ جانبی مانند ROTEX
• طراحی کم‌لقی یا بدون لقی
• نوع فلنج، هاب یا چرخ‌زنجیر متصل
• شرایط خاص سفارش و سفارشی‌سازی

انواع ترک لیمیتر  KTR

KTR  چند خانواده اصلی از محدودکننده‌های گشتاور و سیستم‌های محافظ اضافه‌بار را ارائه می‌کند که هرکدام برای شرایط کاری خاصی مناسب هستند.

ترک لیمیتر KTR سری RUFLEX

RUFLEX  یک ترک لیمیتر اصطکاکی است که هنگام عبور گشتاور از مقدار تنظیم‌ شده، عنصر انتقال نیرو دچار لغزش می‌شود. زمانی که گشتاور کاهش پیدا کند، انتقال نیرو دوباره ادامه پیدا می‌کند. KTR این خانواده را برای گشتاورهای مختلف و با ترکیب‌های متفاوت ارائه می‌کند.

ترک لیمیتر KTR-SI

KTR-SI  یک خانواده از Overload Couplingهاست که برای حفاظت از سیستم‌های انتقال قدرت در برابر اضافه‌بار مورد استفاده قرار می‌گیرد. این خانواده با مکانیزم درگیری ساچمه‌ای کم‌لقی طراحی شده و می‌تواند در حالت‌های مختلف عملکرد ارائه شود.

ترک لیمیتر KTR-SI FRE

KTR-SI FRE  برای کاربردهایی طراحی شده که در زمان اضافه‌بار نیاز به جداسازی محرک و متحرک وجود دارد. در این مکانیزم پس از آزاد شدن، طرف محرک و متحرک از یکدیگر جدا می‌شوند تا فشار اضافی از روی سیستم برداشته شود. مدل‌های KTR-SI FRE می‌توانند در کاربردهای سنگین صنعتی مورد استفاده قرار گیرند و KTR برای برخی مدل‌ها محدوده‌های گشتاور بسیار بالا نیز ارائه می‌کند.

KTR-SI Compact و SYNTEX

در سبد محصولات KTR خانواده‌هایی مانند SYNTEX، SYNTEX-NC و KTR-SI Compact نیز دیده می‌شوند که به ‌عنوان سیستم‌های Overload بدون لقی یا کم‌لقی برای کاربردهایی که دقت موقعیت‌یابی اهمیت دارد استفاده می‌شوند.

ویژگی های ترک لیمیتر KTR

یکی از مزایای اصلی محصولات KTR تنوع زیاد آن‌ها برای کاربردهای مختلف صنعتی است. این تنوع باعث می‌شود بتوان براساس نوع ماشین‌آلات، گشتاور، سرعت و نحوه واکنش موردنیاز در زمان اضافه‌بار، مدل مناسب‌تری انتخاب کرد. از ویژگی‌های قابل توجه این تجهیزات می‌توان به موارد زیر اشاره کرد:

• محافظت از اجزای انتقال قدرت در برابر اضافه‌بار
• امکان تنظیم گشتاور در بسیاری از مدل‌ها
• تنوع بالا در محدوده Torque
• قابلیت ترکیب با انواع کوپلینگ KTR
• وجود مدل‌های اصطکاکی و آزادشونده
• ارائه مدل‌های مناسب اتصال شفت به شفت
• امکان استفاده از فلنج یا چرخ‌زنجیر
• وجود نسخه‌های مناسب کاربردهای دقیق و کم‌لقی
• قابلیت استفاده در ماشین‌آلات سبک و سنگین

نکات مهم در انتخاب ترک لیمیتر KTR

قبل از خرید ترک لیمیتر ktr بهتر است مشخصات کامل سیستم انتقال قدرت مشخص شود. یکی از مهم‌ترین موارد، تعیین دقیق گشتاور کاری است. علاوه بر آن باید رفتار سیستم هنگام اضافه‌بار نیز بررسی شود؛ برای مثال در برخی دستگاه‌ها لغزش کنترل‌شده مناسب است، در حالی که در تجهیزات دیگر باید اتصال به‌سرعت آزاد شود. برای انتخاب مدل مناسب این مراحل را در نظر بگیرید:

• گشتاور نامی سیستم را مشخص کنید.
• حداکثر گشتاور قابل تحمل دستگاه را تعیین کنید.
• قطر شفت و نحوه اتصال را بررسی کنید.
• سرعت دوران را مشخص کنید.
• نوع عملکرد موردنیاز هنگام اضافه‌بار را تعیین کنید.
• فضای نصب را اندازه‌گیری کنید.
• شرایط محیطی و تعداد دفعات اضافه‌بار را در نظر بگیرید.
• مشخص کنید آیا سیستم به کوپلینگ انعطاف‌پذیر، فلنج یا چرخ‌زنجیر نیاز دارد.

کاربرد ترک لیمیتر KTR

ترک لیمیترهای KTR در مجموعه گسترده‌ای از ماشین‌آلات صنعتی استفاده می‌شوند. وظیفه مشترک آن‌ها محافظت از اجزای انتقال قدرت در برابر افزایش ناگهانی بار است. برخی کاربردهای رایج عبارت‌اند از:

• نوار نقاله‌های صنعتی
• ماشین‌آلات بسته‌بندی
• خطوط تولید
• تجهیزات فولاد و نورد
• ماشین‌آلات کشاورزی
• خردکن‌ها و تجهیزات بازیافت
• تجهیزات اکسترودر
• ماشین‌آلات نساجی
• تست بنچ‌ها
• سیستم‌های انتقال قدرت صنعتی

سفارش ترک لیمیتر KTR از الکتروآتا

برای سفارش ترک لیمیتر KTR بهتر است ابتدا مشخصات دستگاه، Torque موردنیاز، قطر شفت، سرعت دوران و نوع مکانیزم حفاظتی موردنظر مشخص شود. انتخاب محصول بر اساس این اطلاعات باعث می‌شود احتمال انتخاب مدل نامناسب کاهش پیدا کند و ترک لیمیتر بتواند در محدوده طراحی ‌شده خود عمل کند.

در فرآیند خرید ترک لیمیتر ktr از الکتروآتا می‌توان ابتدا سری مناسب را از میان خانواده‌هایی مانند RUFLEX، KTR-SI یا مدل‌های تخصصی‌تر بررسی کرد و سپس براساس مشخصات فنی سیستم، گزینه متناسب با شرایط کاری انتخاب شود. توجه به محدوده گشتاور، نوع اتصال، نحوه عملکرد هنگام Overload و شرایط نصب، مهم‌ترین بخش انتخاب محصول مناسب است.

سوالات متداول

تفاوت RUFLEX و KTR-SI چیست؟

RUFLEX عمدتا یک ترک لیمیتر اصطکاکی است که در زمان اضافه‌بار با ایجاد لغزش کنترل ‌شده از سیستم محافظت می‌کند. KTR-SI یک سیستم Overload با مکانیزم درگیری مکانیکی است که در مدل‌های مختلف مانند Ratchet، Synchronous و Idle Rotation ارائه می‌شود.

برای انتخاب ترک لیمیتر KTR چه مشخصاتی لازم است؟

مهم‌ترین اطلاعات شامل گشتاور کاری، حداکثر گشتاور سیستم، قطر شفت، سرعت دوران، نوع اتصال، شرایط محیطی و نحوه عملکرد موردنیاز هنگام اضافه‌بار است.

آیا ترک لیمیترهای KTR قابلیت تنظیم گشتاور دارند؟

بسیاری از مدل‌ها قابلیت تنظیم یا انتخاب مقدار گشتاور آزادسازی را دارند. برای مثال خانواده RUFLEX با مکانیزم قابل تنظیم ارائه می‌شود و در مدل‌های مختلف KTR-SI نیز مقدار Release Torque براساس مشخصات فنی دستگاه تعیین می‌شود.
