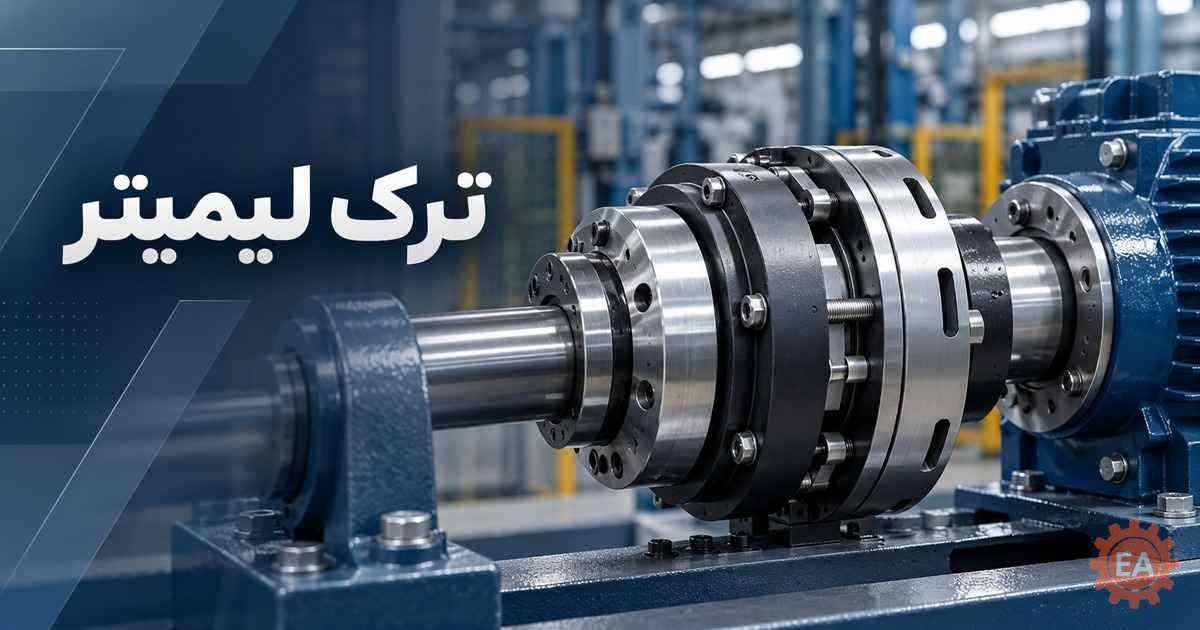

ترک لیمیتر یا Torque Limiter یکی از تجهیزات مهم در سیستم‌های انتقال قدرت صنعتی است که برای کنترل و محدود کردن گشتاور و جلوگیری از وارد شدن بار بیش از حد به اجزای مکانیکی مورد استفاده قرار می‌گیرد. در بسیاری از ماشین‌آلات، افزایش ناگهانی گشتاور می‌تواند باعث آسیب به موتور، گیربکس، شفت، کوپلینگ یا سایر قطعات شود. ترک لیمیتر در چنین شرایطی نقش یک تجهیز محافظتی را ایفا کرده و در صورت عبور گشتاور از مقدار تعیین‌شده، انتقال نیرو را محدود یا قطع می‌کند. به همین دلیل هنگام خرید ترک لیمیتر باید علاوه بر میزان گشتاور موردنیاز، مشخصات فنی سیستم انتقال قدرت نیز به‌دقت بررسی شود.

استفاده از ترک لیمیتر می‌تواند در خطوط تولید، ماشین‌آلات بسته‌بندی، تجهیزات مونتاژ، سیستم‌های انتقال مواد، ماشین‌آلات CNC، دستگاه‌های صنعتی و بسیاری از تجهیزات دارای موتور و گیربکس کاربرد داشته باشد. انتخاب صحیح این قطعه به افزایش ایمنی مکانیکی دستگاه و کاهش احتمال توقف ناشی از خرابی قطعات کمک می‌کند.

خرید ترک لیمیتر

برای انتخاب ترک لیمیتر مناسب، اولین موضوع تعیین محدوده گشتاور کاری دستگاه است. هر ترک لیمیتر برای محدوده مشخصی از Torque طراحی شده و استفاده از مدلی با ظرفیت نامتناسب می‌تواند عملکرد سیستم محافظتی را مختل کند. مدلی با ظرفیت بسیار پایین ممکن است در شرایط کاری عادی فعال شود و مدلی با ظرفیت بیش از حد نیز ممکن است پیش از آسیب دیدن تجهیزات عمل نکند.

هنگام خرید ترک لیمیتر بهتر است مشخصات موتور، گیربکس، سرعت شفت و نوع مکانیزم دستگاه در نظر گرفته شود. همچنین نوع اتصال قطعه به شفت و نحوه عملکرد آن پس از اضافه‌بار اهمیت دارد. بعضی مدل‌ها بعد از برطرف شدن مشکل دوباره به حالت کاری بازمی‌گردند و در برخی سیستم‌ها نیاز به تنظیم یا ریست وجود دارد.

عوامل موثر بر قیمت ترک لیمیتر

قیمت ترک لیمیتر بر اساس مشخصات فنی، برند، ظرفیت گشتاور و طراحی آن متفاوت است. نمی‌توان تنها براساس ظاهر یا ابعاد، قیمت این تجهیزات را مقایسه کرد؛ زیرا دو مدل با ظاهر مشابه ممکن است از نظر محدوده Torque، دقت عملکرد یا مکانیزم داخلی تفاوت زیادی داشته باشند. عوامل اصلی تاثیرگذار بر قیمت عبارت‌اند از:

• محدوده گشتاور قابل تنظیم یا قابل تحمل
• برند و کشور سازنده
• نوع مکانیزم قطع یا محدود کردن گشتاور
• قطر و ابعاد شفت
• جنس بدنه و اجزای داخلی
• دقت عملکرد
• حداکثر سرعت دوران
• قابلیت تنظیم Torque
• نوع اتصال و کوپل شدن با تجهیزات دیگر

انواع ترک لیمیتر

ترک لیمیترها را می‌توان براساس نوع عملکرد، نحوه انتقال نیرو و مکانیزم محدودسازی گشتاور به مدل‌های مختلف تقسیم کرد. انتخاب نوع مناسب باید متناسب با کاربرد دستگاه و میزان حساسیت سیستم نسبت به اضافه‌بار انجام شود.

ترک لیمیتر مکانیکی

این مدل‌ها با استفاده از اجزای مکانیکی مانند ساچمه، فنر یا صفحات درگیرشونده عمل می‌کنند. زمانی که گشتاور از مقدار تنظیم‌ شده عبور کند، مکانیزم داخلی آزاد شده و انتقال نیرو محدود یا متوقف می‌شود. سادگی ساختار و قابلیت استفاده در بسیاری از ماشین‌آلات صنعتی از ویژگی‌های این نوع است.

ترک لیمیتر قابل تنظیم

در این مدل امکان تنظیم مقدار گشتاور فعال‌سازی وجود دارد. این ویژگی زمانی اهمیت دارد که ماشین‌آلات در شرایط کاری مختلف فعالیت می‌کنند یا میزان بار سیستم ممکن است تغییر کند.

ترک لیمیتر اصطکاکی

در مدل‌های اصطکاکی، انتقال گشتاور از طریق صفحات اصطکاکی انجام می‌شود. هنگام اضافه‌بار، لغزش کنترل‌شده میان صفحات ایجاد شده و از انتقال Torque بیش از مقدار تعیین‌شده جلوگیری می‌شود.

ترک لیمیتر آزاد شونده

این مدل هنگام عبور گشتاور از مقدار مشخص، ارتباط انتقال قدرت را سریعا آزاد می‌کند. چنین مکانیزمی برای تجهیزاتی مناسب است که اضافه‌بار ناگهانی می‌تواند آسیب جدی به سیستم وارد کند.

ترک لیمیتر بدون لقی

در ماشین‌آلات دقیق، وجود لقی در سیستم انتقال حرکت می‌تواند روی دقت موقعیت‌یابی تاثیر بگذارد. ترک لیمیترهای بدون لقی برای کاربردهایی طراحی می‌شوند که دقت حرکتی و پاسخ سریع اهمیت بیشتری دارد.

ویژگی های مهم ترک لیمیتر

یک ترک لیمیتر مناسب باید بتواند در شرایط مختلف، گشتاور اضافی را با دقت تشخیص دهد و از انتقال نیروی مخرب جلوگیری کند. تکرارپذیری عملکرد نیز اهمیت زیادی دارد؛ یعنی قطعه باید در دفعات مختلف و در محدوده گشتاور تنظیم‌شده عملکرد نسبتاً ثابت داشته باشد. از ویژگی‌های مهم این تجهیزات می‌توان به موارد زیر اشاره کرد.

• قابلیت تنظیم دقیق محدوده Torque
• واکنش سریع هنگام اضافه‌بار
• کاهش احتمال آسیب به موتور و گیربکس
• محافظت از شفت و تجهیزات انتقال قدرت
• قابلیت استفاده در دورهای مختلف
• طراحی متناسب با فضای محدود ماشین‌آلات
• امکان استفاده در خطوط اتوماتیک
• سرویس و نگهداری نسبتاً ساده
• قابلیت هماهنگی با انواع کوپلینگ و شفت

نکات مهم در انتخاب ترک لیمیتر

انتخاب مدل مناسب باید براساس اطلاعات واقعی سیستم انجام شود. پیش از سفارش بهتر است گشتاور کاری عادی و حداکثر گشتاور مجاز تعیین شود، سپس مشخصات موتور، گیربکس و شفت بررسی گردد. برای انتخاب بهتر می‌توان این مراحل را در نظر گرفت:

• گشتاور نامی دستگاه را مشخص کنید.
• حداکثر Torque مجاز پیش از ایجاد آسیب را تعیین کنید.
• قطر شفت و نوع اتصال را اندازه‌گیری کنید.
• سرعت دوران سیستم را بررسی کنید.
• نوع عملکرد موردنیاز پس از اضافه‌بار را مشخص کنید.
• شرایط محیطی مانند دما، رطوبت و گردوغبار را در نظر بگیرید.
• فضای قابل استفاده برای نصب را بررسی کنید.

کاربرد ترک لیمیتر

ترک لیمیتر در هر سیستمی که احتمال ایجاد گشتاور اضافه وجود داشته باشد می‌تواند مورد استفاده قرار گیرد. به ‌عنوان مثال در یک نوار نقاله، گیر کردن محصول یا جسم خارجی می‌تواند بار زیادی به موتور و گیربکس وارد کند. ترک لیمیتر در چنین شرایطی می‌تواند انتقال گشتاور را محدود کرده و از وارد شدن فشار بیش از حد به اجزای مکانیکی جلوگیری کند.

این تجهیزات در ماشین‌آلات بسته‌بندی، خطوط تولید، نوار نقاله‌ها، ماشین‌ابزارها، دستگاه‌های مونتاژ، تجهیزات رباتیک، ماشین‌آلات چاپ، سیستم‌های انتقال مواد و بسیاری از ماشین‌آلات صنعتی کاربرد دارند.

سفارش ترک لیمیتر از الکتروآتا

برای سفارش ترک لیمیتر ابتدا بهتر است اطلاعاتی مانند گشتاور موردنیاز، قطر شفت، سرعت دوران، نوع ماشین‌آلات و شرایط کاری مشخص شود. این اطلاعات باعث می‌شود انتخاب محصول تنها براساس نام یا ظاهر انجام نشود و مدل موردنظر از نظر فنی با تجهیزات مجموعه هماهنگی بیشتری داشته باشد.

الکتروآتا در دسته تجهیزات صنعتی خود ترک لیمیتر را نیز ارائه می‌کند و مدل‌های مربوط به برندهای مختلف مانند KTR و Mayr در دسته‌بندی این مجموعه دیده می‌شوند. هنگام خرید ترک لیمیتر از الکتروآتا می‌توان مشخصات فنی سیستم را بررسی کرد و براساس نوع کاربرد، محدوده Torque و شرایط نصب، گزینه مناسب‌تری را انتخاب کرد.

سوالات متداول

ترک لیمیتر چه وظیفه‌ای دارد؟

ترک لیمیتر برای محدود کردن گشتاور و محافظت از تجهیزات انتقال قدرت در برابر اضافه ‌بار استفاده می‌شود. زمانی که Torque از محدوده تعیین‌ شده عبور کند، مکانیزم تجهیز می‌تواند انتقال نیرو را محدود یا متوقف کند.

برای انتخاب ترک لیمیتر چه اطلاعاتی لازم است؟

محدوده گشتاور، قطر شفت، سرعت دوران، توان موتور، نوع گیربکس، شرایط محیطی و نحوه عملکرد موردنیاز هنگام اضافه‌بار از مهم‌ترین اطلاعات موردنیاز برای انتخاب هستند.

آیا میزان گشتاور ترک لیمیتر قابل تنظیم است؟

در بسیاری از مدل‌ها امکان تنظیم محدوده گشتاور وجود دارد، اما میزان و نحوه تنظیم به طراحی و مدل تجهیز بستگی دارد.
