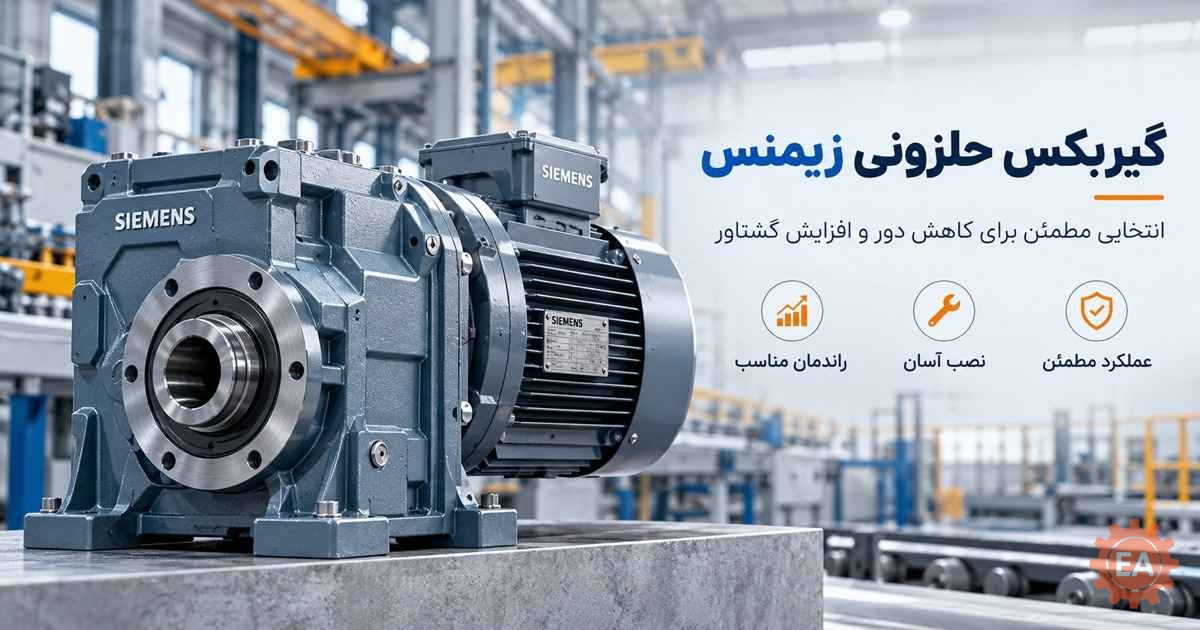

گیربکس حلزونی یکی از تجهیزات مهم در سیستم‌های انتقال قدرت است که برای کاهش سرعت دوران و افزایش گشتاور خروجی در انواع ماشین‌آلات صنعتی استفاده می‌شود. ساختار این گیربکس بر پایه ماردون و چرخ‌دنده حلزونی است و به دلیل طراحی فشرده، امکان دستیابی به نسبت تبدیل مناسب در فضای محدود را فراهم می‌کند. در انتخاب محصولات مرتبط با زیمنس، هماهنگی گیربکس با مشخصات الکتروموتور، دور ورودی، گشتاور مورد نیاز و ساختار دستگاه اهمیت زیادی دارد. به همین دلیل هنگام خرید گیربکس حلزونی زیمنس نباید تنها به سایز یا قیمت محصول توجه کرد و مشخصات فنی مجموعه انتقال قدرت نیز باید مورد بررسی قرار گیرد.

خرید گیربکس حلزونی زیمنس

برای انتخاب گیربکس حلزونی مناسب ابتدا باید بدانید موتور چه میزان توان و سرعت دارد و دستگاه در قسمت خروجی به چه مقدار دور و گشتاور نیاز خواهد داشت. گیربکس وظیفه دارد دور بالاتر موتور را به سرعت مناسب دستگاه تبدیل کرده و در عین حال گشتاور مورد نیاز را در محور خروجی تامین کند..انتخاب نامناسب نسبت تبدیل یا سایز گیربکس می‌تواند عملکرد کل سیستم را تحت تاثیر قرار دهد.

در زمان خرید گیربکس حلزونی زیمنس بهتر است مشخصات الکتروموتور به‌ عنوان نقطه شروع انتخاب در نظر گرفته شود. توان موتور برحسب کیلووات، دور موتور، نوع اتصال موتور به گیربکس و تعداد ساعات کار روزانه از جمله مواردی هستند که در تعیین مدل مناسب نقش دارند. برای مثال، گیربکسی که برای یک نوار نقاله سبک استفاده می‌شود الزاما گزینه مناسبی برای میکسر یا دستگاهی با بارهای ضربه‌ای نیست.

عوامل موثر بر قیمت گیربکس حلزونی زیمنس

قیمت گیربکس حلزونی تحت تاثیر مجموعه‌ای از مشخصات فنی قرار دارد و نمی‌توان تنها براساس ظاهر یا ابعاد محصول درباره قیمت آن قضاوت کرد. پیش از خرید گیربکس حلزونی زیمنس بهتر است عوامل موثر بر هزینه نهایی بررسی شوند تا انتخاب محصول براساس نیاز واقعی دستگاه انجام شود.

• توان قابل انتقال: ظرفیت گیربکس برای انتقال توان یکی از عوامل مهم در تعیین قیمت است. با افزایش توان الکتروموتور و گشتاور مورد نیاز، استفاده از گیربکس بزرگ‌تر و مقاوم‌تر ضرورت پیدا می‌کند. افزایش ابعاد شفت، چرخ‌دنده‌ها و پوسته نیز می‌تواند قیمت محصول را افزایش دهد.
• سایز گیربکس: گیربکس‌های حلزونی در ابعاد مختلف تولید می‌شوند. افزایش سایز به معنای ظرفیت بیشتر برای تحمل گشتاور و بار است. بنابراین مدل‌های بزرگ‌تر به دلیل استفاده از مواد اولیه بیشتر و قطعات داخلی بزرگ‌تر، قیمت بیشتری دارند.
• نسبت تبدیل: نسبت تبدیل روی سرعت و گشتاور خروجی تاثیر مستقیم دارد. انتخاب نسبت تبدیل باید براساس دور الکتروموتور و سرعت مورد نیاز دستگاه انجام شود. نوع نسبت و ساختار داخلی مورد نیاز برای دستیابی به آن می‌تواند در قیمت نهایی محصول موثر باشد.
• جنس پوسته گیربکس: در گیربکس‌های صنعتی بسته به سایز و کاربرد از آلومینیوم یا چدن برای ساخت پوسته استفاده می‌شود. پوسته‌های سبک‌تر برای برخی کاربردهای عمومی مناسب هستند، در حالی که مدل‌های چدنی برای شرایط کاری سنگین‌تر و ظرفیت‌های بالاتر مورد استفاده قرار می‌گیرند.
• کیفیت ماردون و چرخ‌دنده حلزونی: ماردون و چرخ‌دنده از مهم‌ترین اجزای داخلی گیربکس هستند. کیفیت مواد اولیه، دقت ماشین‌کاری، عملیات حرارتی و کیفیت سطوح درگیر می‌توانند روی دوام، راندمان، میزان صدا و قیمت گیربکس تاثیر داشته باشند.
• ساختار ورودی و خروجی: گیربکس می‌تواند دارای شفت خروجی، محور توخالی یا ساختار فلنجی باشد. همچنین شیوه اتصال الکتروموتور به ورودی گیربکس ممکن است در مدل‌های مختلف متفاوت باشد. این تفاوت‌های ساختاری یکی از دلایل اختلاف قیمت میان مدل‌ها است.
• شرایط کاری دستگاه: نوع بار اهمیت زیادی دارد. بارهای یکنواخت فشار متفاوتی نسبت به بارهای ضربه‌ای، متناوب یا سنگین به گیربکس وارد می‌کنند. در شرایط کاری سخت ممکن است استفاده از گیربکس با ظرفیت بالاتر ضروری باشد.

انواع گیربکس حلزونی زیمنس

مدل مورد نیاز سیستم انتقال قدرت را می‌توان براساس روش نصب، نوع خروجی و شیوه اتصال به الکتروموتور انتخاب کرد. هنگام خرید گیربکس حلزونی زیمنس شناخت ساختارهای مختلف باعث می‌شود محصول متناسب‌تری برای ماشین‌آلات صنعتی انتخاب شود.

گیربکس حلزونی پایه‌دار

گیربکس پایه‌دار یکی از ساختارهای پرکاربرد برای نصب روی شاسی ماشین‌آلات است. پایه‌های موجود در قسمت زیرین بدنه امکان اتصال محکم گیربکس به سطح دستگاه را فراهم می‌کنند. این نوع نصب برای نوار نقاله‌ها، میکسرها، تجهیزات بسته‌بندی و بسیاری از ماشین‌آلات عمومی کاربرد دارد.

گیربکس حلزونی فلنج‌دار

در این ساختار، گیربکس از طریق فلنج به ماشین یا تجهیز مورد نظر متصل می‌شود. اتصال فلنجی برای دستگاه‌هایی که فضای نصب محدودتری دارند یا نیازمند هم‌محوری دقیق هستند گزینه مناسبی محسوب می‌شود. هنگام انتخاب این مدل باید قطر فلنج، محل سوراخ‌ها و ابعاد اتصال به‌درستی کنترل شوند.

گیربکس حلزونی هالو شفت

گیربکس هالو شفت دارای محور خروجی توخالی است و شفت دستگاه می‌تواند مستقیما داخل خروجی گیربکس قرار گیرد. این ساختار نیاز به برخی قطعات واسطه را کاهش می‌دهد و در سیستم‌های انتقال مواد و نوار نقاله‌ها کاربرد دارد.

گیربکس حلزونی شفت‌دار

مدل شفت‌دار دارای یک محور خروجی مشخص است که می‌تواند به کوپلینگ، پولی، چرخ‌زنجیر یا سایر اجزای انتقال قدرت متصل شود. قطر شفت و نحوه اتصال آن باید براساس مقدار گشتاور خروجی انتخاب شود.

گیربکس حلزونی موتورخور

در این ساختار امکان اتصال الکتروموتور به ورودی گیربکس فراهم می‌شود. یکپارچه شدن موتور و گیربکس می‌تواند فضای اشغال‌شده را کاهش داده و نصب سیستم انتقال قدرت را ساده‌تر کند. تطابق فلنج، شفت و توان الکتروموتور با مشخصات ورودی گیربکس در این مدل اهمیت زیادی دارد.

گیربکس حلزونی ترکیبی

در تجهیزاتی که به کاهش دور بسیار زیاد نیاز دارند، ممکن است از ساختار چندمرحله‌ای یا ترکیب دو گیربکس استفاده شود. این نوع آرایش می‌تواند نسبت تبدیل بالاتری ایجاد کند و برای دستگاه‌هایی که به حرکت آرام همراه با گشتاور بیشتر نیاز دارند مناسب باشد.

سفارش گیربکس حلزونی زیمنس از الکتروآتا

برای سفارش گیربکس حلزونی زیمنس از الکتروآتا بهتر است مشخصات فنی مجموعه انتقال قدرت در اختیار کارشناسان قرار گیرد. توان موتور، دور موتور، نسبت تبدیل مورد نیاز، گشتاور خروجی، نحوه نصب و شرایط کاری مهم‌ترین اطلاعات اولیه برای بررسی مدل مناسب هستند.

اگر قصد جایگزینی یک گیربکس موجود را دارید، اطلاعات پلاک گیربکس قبلی، ابعاد محل نصب، قطر محور و مشخصات الکتروموتور می‌توانند فرآیند انتخاب مدل جایگزین را دقیق‌تر کنند. تطبیق ابعاد نیز به‌اندازه مشخصات عملکردی اهمیت دارد؛ زیرا حتی یک گیربکس با توان و نسبت مناسب ممکن است از نظر فلنج، قطر شفت یا محل نصب با دستگاه موجود سازگار نباشد.

در خرید گیربکس حلزونی زیمنس از الکتروآتا، بررسی این اطلاعات پیش از انتخاب نهایی کمک می‌کند تا گیربکس از نظر ظرفیت، ابعاد و نحوه اتصال با سیستم مورد نظر هماهنگ باشد. انتخاب دقیق علاوه بر تامین دور و گشتاور مناسب، می‌تواند احتمال داغ شدن بیش از حد، استهلاک قطعات و توقف ناخواسته ماشین‌آلات را کاهش دهد.

سوالات متداول

برای انتخاب سایز گیربکس حلزونی چه مشخصاتی لازم است؟

توان و دور الکتروموتور، سرعت خروجی مورد نیاز، گشتاور، نسبت تبدیل، نوع بار و ساعات کاری از مهم‌ترین اطلاعات مورد نیاز هستند. همچنین باید ابعاد محل نصب، نوع فلنج و قطر شفت نیز بررسی شوند تا گیربکس علاوه بر مشخصات عملکردی، از نظر ابعادی نیز با دستگاه سازگار باشد.

گیربکس حلزونی برای چه دستگاه‌هایی استفاده می‌شود؟

گیربکس‌های حلزونی در سیستم‌هایی مانند نوار نقاله، میکسر، تجهیزات بسته‌بندی، دستگاه‌های صنایع غذایی، ماشین‌آلات تولیدی، سیستم‌های انتقال مواد و بسیاری از تجهیزاتی که به کاهش دور و افزایش گشتاور نیاز دارند قابل استفاده هستند.

تفاوت گیربکس حلزونی هالو شفت و شفت‌دار چیست؟

در مدل هالو شفت، محور دستگاه مستقیما داخل خروجی توخالی گیربکس قرار می‌گیرد و در بسیاری از موارد تعداد قطعات واسطه کاهش پیدا می‌کند. در مدل شفت‌دار، گیربکس دارای محور خروجی مستقل است و از طریق کوپلینگ، پولی یا چرخ‌زنجیر به قسمت بعدی سیستم انتقال قدرت متصل می‌شود.
