در دنیای تجهیزات صنعتی و سیستمهای دوار، قطعهای کلیدی وجود دارد که نقشی حیاتی در عملکرد موتورهای الکتریکی، توربینها و پمپها ایفا میکند؛ این قطعه همان روتور است. روتور به عنوان قلب تپنده بسیاری از ماشینآلات شناخته میشود و بدون آن، انتقال انرژی مکانیکی به درستی انجام نخواهد شد. اگر به دنبال درک بهتر ساختار، کاربردها و نحوه عملکرد این قطعه هستید، در ادامه متن به طور کامل توضیح خواهیم داد که روتور چیست و چه نقشی در عملکرد سیستمهای صنعتی دارد. همچنین در برخی از کاربردهای خاص، انتخاب تجهیزات جانبی مناسب مانند خرید پمپ وکیوم در کنار روتور، نقش تعیینکنندهای در راندمان و عملکرد کلی سیستم ایفا میکند. پس تا پایان همراه ما باشید تا دیدی عمیقتر نسبت به این قطعه مهم به دست آورید.
روتور چیست
روتور چیست؟ روتور در واقع قسمت چرخان یک ماشین الکتریکی یا مکانیکی است که یا انرژی مکانیکی را منتقل میکند یا با میدان مغناطیسی استاتور در تعامل است تا حرکت یا جریان الکتریکی ایجاد شود. روتور شامل یک محور مرکزی و بدنهای استوانهای است که بر روی آن سیمپیچها یا آهنرباهای دائمی قرار میگیرد، که با چرخیدن درون استاتور (بخش ثابت دستگاه)، باعث ایجاد حرکت چرخشی یا تولید انرژی الکتریکی میشود.
بیشتر بخوانید: الکتروگیربکس چیست؟
جایگاه روتور در الکتروموتور
الکتروموتور در واقع قلب تپنده بسیاری از دستگاههای صنعتی و خانگی است. این قلب از دو بخش اصلی استاتور که ثابت است و روتور که حرکت میکند، ساخته شده است. وقتی جریان برق وارد سیمپیچهای استاتور میشود، یک میدان مغناطیسی شکل میگیرد،که این میدان روتور را به حرکت درمیآورد و در نتیجه انرژی الکتریکی به انرژی مکانیکی تبدیل میشود. جالب اینجاست که در ژنراتورها این فرآیند برعکس است؛ نیروی بیرونی باعث چرخش روتور میشود و همین چرخش، جریان برق را تولید میکند. به همین دلیل روتور مثل یک قلب تپنده در مرکز موتور و ژنراتور قرار دارد و بدون آن هیچ حرکتی شکل نمیگیرد و هیچ برقی تولید نمیشود.
در بسیاری از کاربردهای صنعتی، این انرژی تولید شده باید به صورت دقیق و کنترل شده به تجهیزات منتقل شود؛ اینجاست که نقش گیربکسها پررنگ میشود. اگر برایتان سوال است که گیربکس عمودی چیست، باید بدانید این نوع گیربکس با نصب مستقیم زیر یا بالای الکتروموتور، انتقال قدرت را در جهت عمودی انجام میدهد و در صنایع پمپاژ، نوار نقاله و سیستمهای بالابر کاربرد فراوانی دارد.
ساختار روتور چگونه است؟
ساختار روتور چیست؟ روتور فقط یه تکه فلز ساده نیست؛ یک مجموعه دقیق و هماهنگ از چند بخش مهم است که کنار هم باعث چرخش نرم و قدرتمند موتور میشوند. اگر برایتان سوال است که گیربکس صنعتی چیست، باید بدانید این تجهیز وظیفه انتقال و کنترل سرعت و گشتاور را بر عهده دارد و عملکرد آن در هماهنگی کامل با روتور است. در واقع روتور انرژی را تولید میکند و گیربکس آن را به شکل کنترل شده و کاربردی منتقل میکند؛ که نتیجه این همکاری، عملکرد نرم، دقیق و پرقدرت سیستم است. لازم به ذکر است که، ساختار روتور به شرح زیر است:
- محور مرکزی (شفت): محور مرکزی، مسئول انتقال مستقیم گشتاور و حرکت از روتور به سایر اجزای دستگاه است.
- هسته آهنی: میدان مغناطیسی را تقویت میکند و باعث کاهش تلفات انرژی در فرآیند چرخش میشود.
- سیمپیچ یا آهنربای دائمی: میدان مغناطیسی لازم برای ایجاد حرکت یا تولید انرژی را فراهم میکند.
- حلقههای انتهایی: حلقهها باعث افزایش استحکام مکانیکی و حفظ تعادل روتور در سرعتهای بالا میشود.
- سیستم تعادل و مقاومت: طراحی دقیق این بخش، لرزش را کاهش میدهد و امکان تحمل گشتاور بالا در شرایط سخت کاری را فراهم میکند.
- نقش کلیدی روتور: روتور با عملکرد هماهنگ خود، قلب تپنده موتورهای الکتریکی است و نقش اصلی را در تبدیل انرژی ایفا میکند.

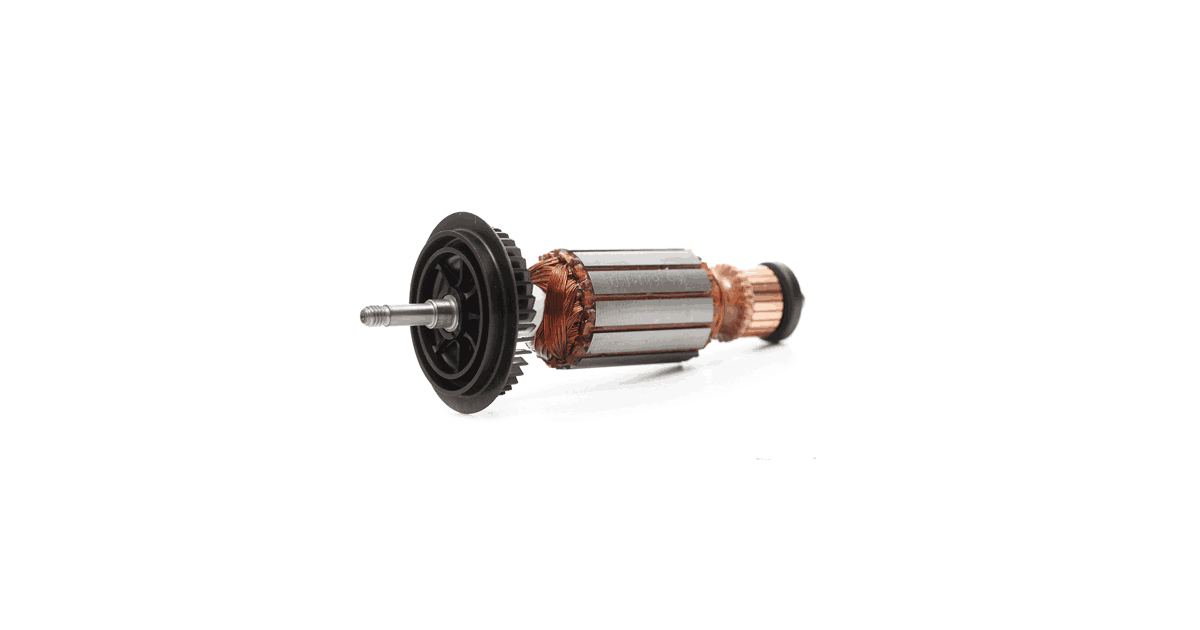

اصول کار روتور
زمانی که میدان مغناطیسی استاتور فعال میشود، نیرویی به روتور وارد شده و باعث چرخش آن میشود. این چرخش، نیروی مکانیکی مورد نیاز برای حرکت تجهیزات مختلف را تامین میکند. در موتورهای القایی، سرعت روتور کمی کمتر از سرعت میدان مغناطیسی است تا جریان القایی و گشتاور ایجاد شود؛ در موتورهای سنکرون نیز روتور با سرعت ثابت و هماهنگ با میدان مغناطیسی میچرخد.
لازم به ذکر است که، در ژنراتورها، روتور توسط یک منبع خارجی به حرکت در میآید و همین حرکت باعث القای جریان در سیمپیچهای استاتور میشود. به همین دلیل روتور هم در تولید انرژی و هم در انتقال آن نقش اساسی دارد.
یکی از کاربردهای رایج این سیستمها در صنایع پمپاژ است؛ جایی که موتور، نیروی لازم برای چرخش پمپ را فراهم میکند. به همین دلیل انتخاب و خرید پمپ مناسب نظیر، خرید پمپ کله استیل اهمیت زیادی دارد و مستقیما بر راندمان و طول عمر سیستم تاثیر میگذارد.
بیشتر بخوانید: علائم خرابی گیربکس صنعتی
انواع روتور
روتور با توجه به طراحی و کاربرد، انواع مختلفی دارد که هرکدام برای شرایط خاصی مناسب هستند.

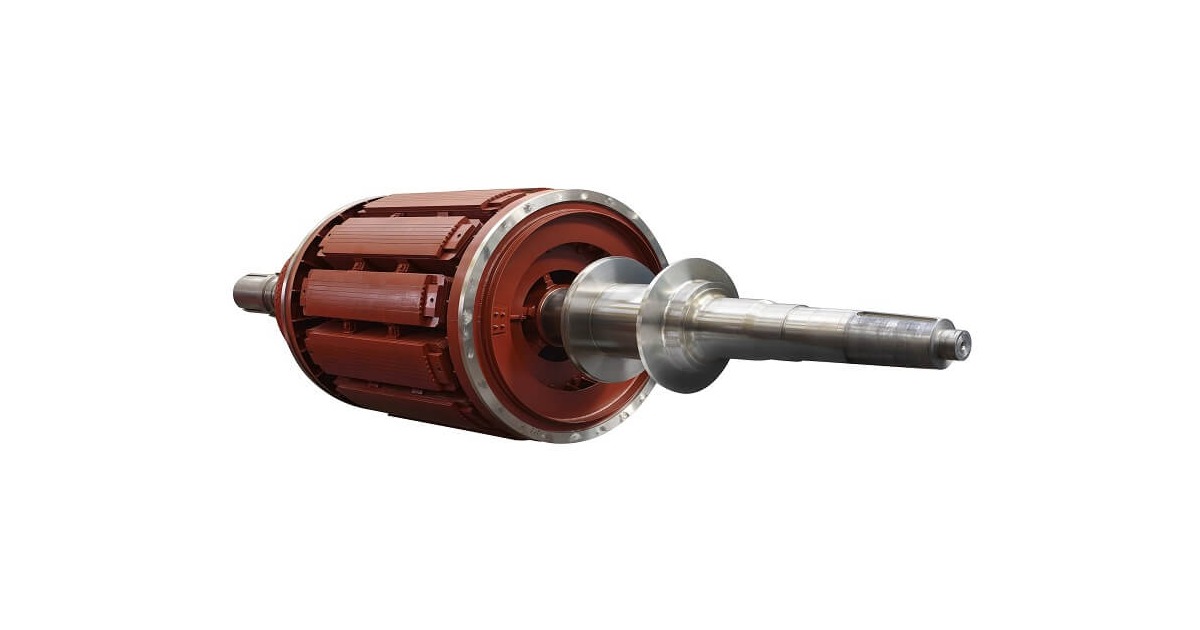

روتور قفس سنجابی
یکی از پرکاربردترین انواع روتور، روتور قفس سنجابی است که در موتورهای القایی استفاده میشود، که ساختار آن شامل میلههای آلومینیومی یا مسی است که درون یک هسته آهنی قرار دارند و به شکل قفس سنجاب هستند.
روتور سخت و صلب
این نوع روتور برای ماشینهای دوار با سرعت بالا مانند توربینهای گاز، توربینهای بخار و موتورهای الکتریکی سنگین طراحی شده است. ساختار مقاوم و دقیق آن باعث میشود شکل خود را حتی در شرایط کاری سخت حفظ کند و تعادل مکانیکی بالایی داشته باشد.
روتور زخمی (وایند روتور)
در روتور زخمی، روی هسته آهنی سیمپیچهایی وجود دارد که به حلقههای لغزشی متصل هستند، که با تغییر مقاومت این حلقهها میتوان سرعت و گشتاور موتور را کنترل کرد. این روتور در کاربردهایی مثل جرثقیل، آسانسور و ماشینآلات صنعتی دقیق استفاده میشود.
روتور با قطب برجسته
روتور با قطب برجسته، در ماشینهای سنکرون استفاده میشود و دارای قطبهای آهنی برجستهای است که میدان مغناطیسی قوی را ایجاد میکنند. این روتورها برای سرعتهای پایین و گشتاور بالا مناسب هستند و در نیروگاهها و سیستمهای انرژی تجدیدپذیر کاربرد دارند.
کاربردهای روتور در صنعت
کاربرد روتور چیست؟ روتور تقریبا در همه صنایع کاربرد دارد، که به معرفی برخی از مهمترین موارد آن میپردازیم.
| موتورهای الکتریکی و ژنراتورهای صنعتی | روتور بخش اصلی تولید یا انتقال انرژی در این تجهیزات است و با چرخش خود باعث تبدیل انرژی الکتریکی به مکانیکی و برعکس میشود. |
| توربینهای بخار و گازی در نیروگاهها | در این توربینها، روتور با سرعت بالا میچرخد و انرژی بخار یا گاز را به انرژی مکانیکی تبدیل میکند، که این انرژی در نهایت به تولید برق منجر میگردد. |
| پمپها و کمپرسورهای صنعتی | روتور در پمپها نیروی لازم برای جابهجایی سیال و در کمپرسورها برای فشردهسازی گاز را تامین میکند. |
| صنایع خودروسازی و حملونقل هوایی | در موتورهای خودرو، سیستم ترمز و توربینهای هوایی، روتور نقش مهمی در انتقال نیرو و کنترل حرکت دارد. |
| تجهیزات رباتیک و سیستمهای خودکار | چرخش دقیق و کنترل شده روتور، امکان انجام حرکات ظریف و سریع را در رباتها فراهم میکند. این ویژگی برای دقت بالا در خطوط تولید بسیار مهم است. |
| صنایع نفت، گاز و پتروشیمی | روتور در پمپها، کمپرسورها و تجهیزات فرآیندی نقش کلیدی در جابهجایی و فشردهسازی سیالات دارد. |
سخن آخر
روتور چیست؟ روتور یک قطعه ساده، و هسته اصلی حرکت و انتقال قدرت در بسیاری از ماشینآلات مدرن است. شناخت ساختار، عملکرد و انواع روتور به مهندسان و تکنسینها کمک میکند تا بهترین گزینه را برای هر کاربرد انتخاب کنند و عمر مفید تجهیزات خود را افزایش دهند. در بسیاری از کاربردهای صنعتی، روتور به تنهایی عملکرد کامل و بهینه ندارد؛ و همراهی آن با تجهیزات جانبی مناسب، نقش کلیدی در راندمان سیستم ایفا میکند. به عنوان مثال، استفاده از پمپ وکیوم یا خرید کوپلینگ هیدرولیک باکیفیت میتواند موجب انتقال نرمتر قدرت، کاهش شوکهای مکانیکی و افزایش طول عمر قطعات شود. بنابراین اگر در حال طراحی یا ارتقای یک سیستم صنعتی هستید، انتخاب دقیق روتور و تجهیزات مکمل آن را دستکم نگیرید؛ چرا که این قطعات کوچک، نقشی بزرگ در کارایی و موفقیت کل سیستم ایفا میکنند.
سوالات متداول
روتور دقیقا چه نقشی در ماشینآلات ایفا میکند؟
روتور بخش چرخان دستگاه است که انرژی مکانیکی را منتقل یا تولید میکند. این قطعه با استاتور در تعامل است و عامل اصلی ایجاد حرکت و انتقال قدرت در موتور، پمپ یا ژنراتور محسوب میشود.
تفاوت روتور با استاتور در چیست؟
استاتور ثابت است و میدان مغناطیسی را ایجاد میکند؛ در حالیکه روتور درون آن میچرخد و انرژی را به حرکت مکانیکی تبدیل مینماید؛ این دو قطعه مکمل یکدیگرند و بدون روتور، هیچ حرکتی شکل نمیگیرد.
هنگام انتخاب روتور مناسب به چه نکاتی باید توجه کرد؟
نوع کاربرد، توان موردنیاز، سرعت چرخش، جنس روتور و نحوه انتقال قدرت از مهمترین عوامل در انتخاب روتور مناسب هستند.
