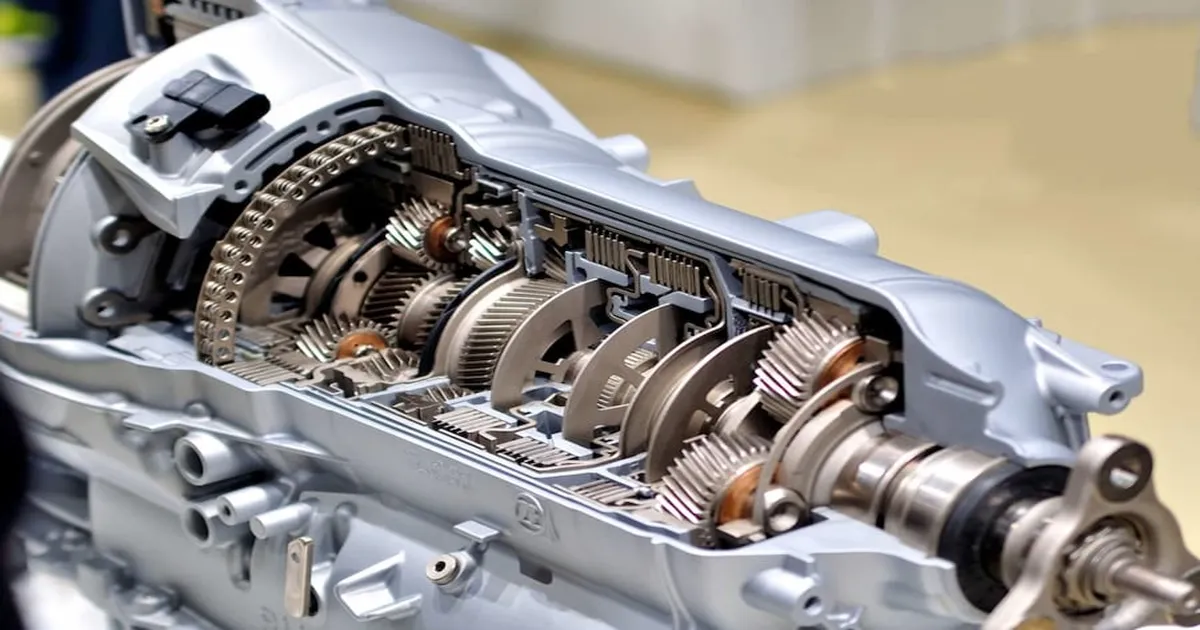

گیربکس یکی از مهمترین اجزای سیستمهای انتقال قدرت در صنعت و ماشینآلات است که نقش آن تنظیم سرعت و افزایش گشتاور خروجی از موتور به تجهیزات مکانیکی میباشد. برای طراحی، انتخاب یا عیبیابی یک گیربکس، اطلاع از دو پارامتر اساسی یعنی (گشتاور) و (ورودی) کاملا ضروری است. گشتاور ورودی به گیربکس مستقیما از موتور تامین میشود و میزان نیروی دورانی قابل انتقال را مشخص میکند. توان ورودی نیز نشاندهنده انرژی الکتریکی یا مکانیکی مصرفی موتور قبل از اعمال به گیربکس است. محاسبه دقیق این دو کمیت از بروز خرابیهای زودهنگام، داغ شدن بیش از حد و شکست شفتها یا دندانهها جلوگیری میکند. اگر قصد خرید گیربکس روسی را دارید، توجه به همین محاسبات گشتاور گیربکس و توان ورودی اهمیت دوچندان پیدا میکند، زیرا گیربکسهای روسی معمولا برای بارهای سنگین و شرایط سخت طراحی شدهاند و انتخاب نادرست پارامترها میتواند عملکرد آنها را مختل کند. در این مطلب، نحوه محاسبه گشتاور گیربکس و توان ورودی آن را توضیح میدهیم.
تفاوت توان و گشتاور
قبل از شروع محاسبه گشتاور گیربکس و توان، بهتر است تفاوت این دو مفهوم را بدانیم:
- توان (Power):نرخ انجام کار یا مصرف انرژی در واحد زمان است، که واحد آن وات (W) یا کیلووات (kW) و در صنعت اسب بخار (HP) است. توان نشان میدهد موتور با چه سرعتی میتواند کار انجام دهد.
- گشتاور (Torque):نیروی دورانی یا همان (نیروی پیچشی) است که باعث چرخش یک محور میشود، که واحد آن نیوتنمتر (N.m) یا کیلوگرممتر (kgf.m) است. گشتاور نشان میدهد موتور با چه قدرتی میتواند یک بار سنگین را بچرخاند.
رابطه ساده بین توان، گشتاور و سرعت دورانی به این صورت است:
توان = گشتاور × سرعت زاویهای
یعنی اگر گشتاور زیاد باشد ولی سرعت کم، توان ثابت میماند و برعکس.
بیشتر بخوانید: گیربکس صنعتی چیست
عوامل موثر بر توان و گشتاور گیربکس
برای محاسبات گشتاور گیربکس و توان گیربکس، عواملی تاثیر مستقیم دارند که عبارتند از:
| راندمان گیربکس
|
راندمان مشخص میکند چقدر از توان ورودی به گشتاور مفید در خروجی تبدیل میشود. هرچه راندمان پایینتر باشد، گشتاور واقعی که به بار میرسد کمتر از مقدار محاسبه شده خواهد بود. |
| نوع بار
|
بار یکنواخت فشار کمی به دندهها و شفتها وارد میکند و گشتاور قابل پیشبینی است، بنابراین ضریب سرویس پایین کافی است. اما اگر بار نوسانی یا ضربهای باشد، تنشهای ناگهانی باعث افزایش گشتاور لحظهای میشوند و باید ضریب سرویس بالاتری در نظر گرفت. در بارهای سنگین و شوکدار، اختلاف بین گشتاور محاسبه شده و گشتاور واقعی بیشتر میشود. |
| نوع گیربکس
|
ساختار گیربکس تاثیر مستقیمی بر نحوه انتقال گشتاور دارد. برای مثال، گیربکسهای حلزونی راندمان پایینتری دارند و گشتاور واقعی خروجی کمتر از مقدار محاسبه شده است. در مقابل، گیربکسهای خورشیدی یا شافت مستقیم راندمان بالاتری دارند و گشتاور نزدیک به مقدار محاسبه شده تامین میشود. |
| تلفات حرارتی
|
این تلفات ناشی از اصطکاک داخلی دندهها و یاتاقانهاست و باعث میشود بخشی از توان ورودی هدر برود. در نتیجه گشتاور واقعی کاهش مییابد و گیربکس باید توان اضافی داشته باشد تا هم گشتاور مورد نیاز بار تامین شود و هم قطعات داخلی در برابر فرسایش زودرس محافظت گردند. |

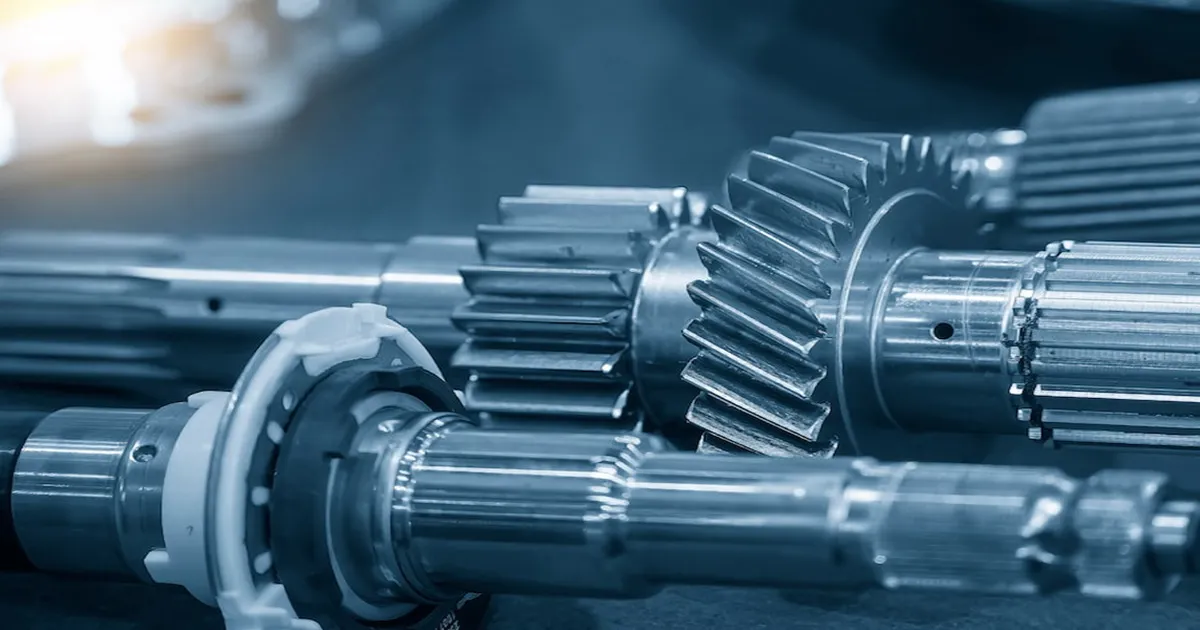

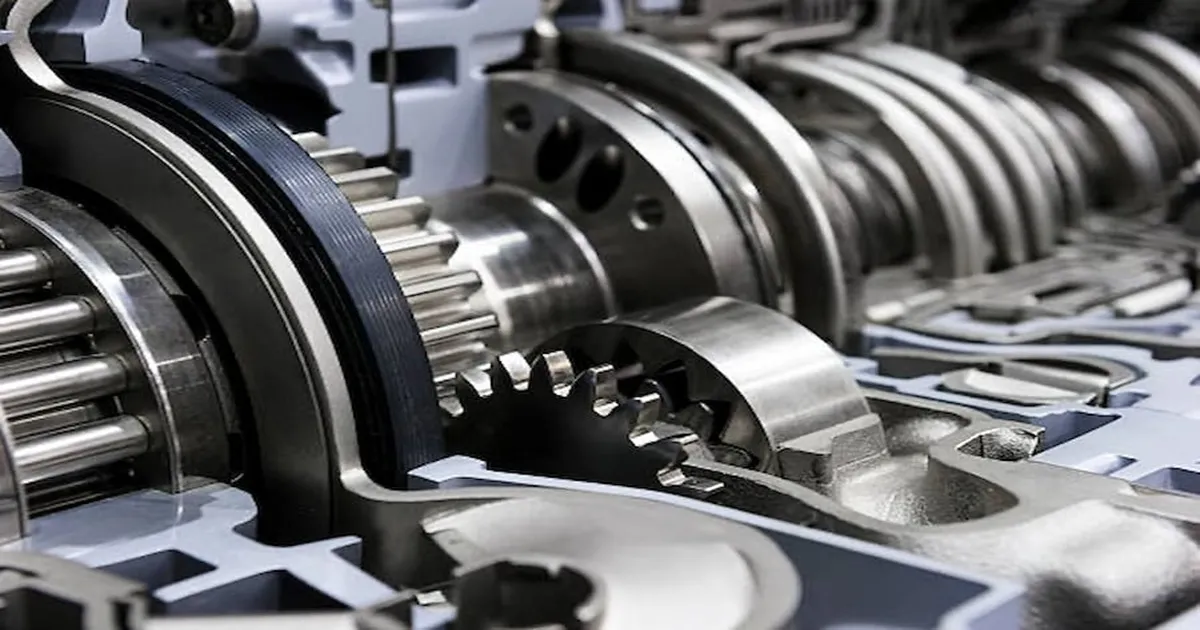

گشتاور ورودی گیربکس چیست؟
قبل از پرداختن به نحوه محاسبه گشتاور گیربکس، به معرفی آن میپردازیم. گشتاور ورودی به گیربکس، همان گشتاوری است که از موتور الکتریکی یا موتور احتراق داخلی به شفت ورودی گیربکس وارد میشود. این گشتاور بستگی به توان موتور و سرعت دورانی آن دارد. فرمول اصلی محاسبه گشتاور ورودی به صورت زیر است:
T = (P × 9550) / n
که در آن:
T = گشتاور بر حسب نیوتنمتر
P = توان موتور بر حسب کیلووات
n = سرعت دورانی موتور بر حسب دور بر دقیقه
نکته: عدد 9550 یک عدد ثابت است که از تبدیل واحدها به دست آمده است.
مثال: فرض کنید یک موتور الکتریکی با توان 7.5 کیلووات و سرعت دورانی 1450 دور بر دقیقه داریم. گشتاور ورودی به گیربکس چقدر است؟
T = (7.5 × 9550) / 1450 = 71,625 / 1450 ≈ 49.4 N.m
یعنی این موتور حدود 49.4 نیوتنمتر گشتاور به شفت ورودی گیربکس اعمال میکند.
بیشتر بخوانید: الکتروگیرکس چیست
توان ورودی گیربکس چیست؟

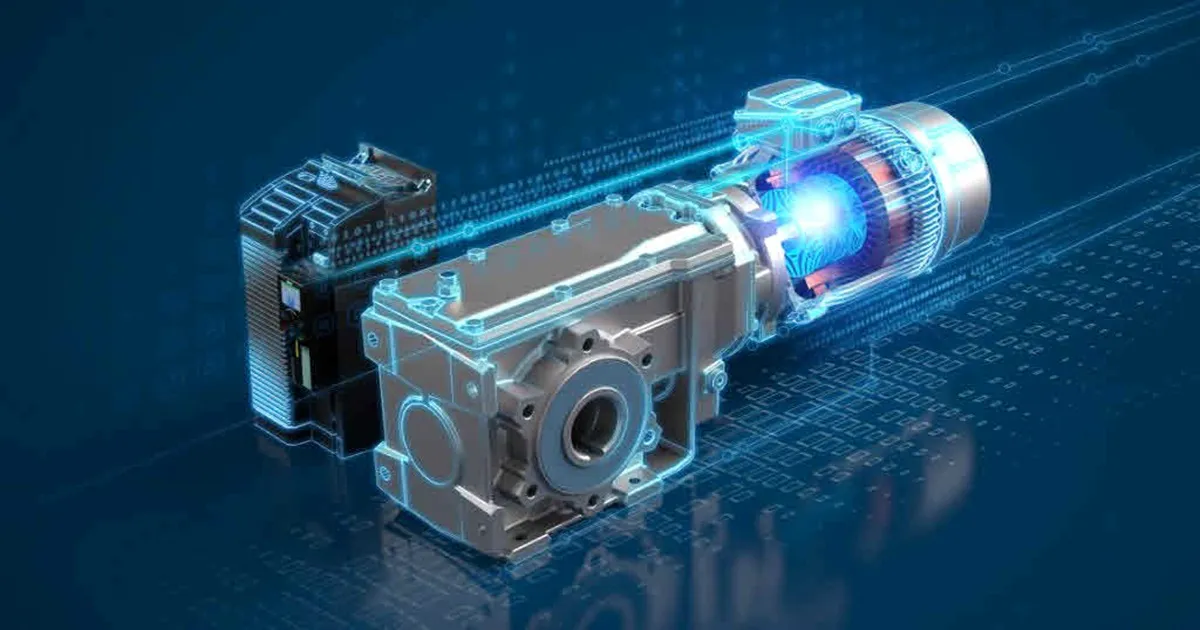

در محاسبه گشتاور گیربکس، توان ورودی به گیربکس همان توانی است که از موتور دریافت میکند. در حالت ایدهآل، توان ورودی برابر توان خروجی است، اما در عمل به دلیل تلفات اصطکاک، گرمایش و صدا، مقداری از توان هدر میرود. بنابراین:
توان ورودی گیربکس = توان خروجی + تلفات
یا به صورت بازدهی (η):
توان ورودی = توان خروجی/ η
نکته: بازدهی گیربکسهای صنعتی معمولا بین ۰.۹۰ تا ۰.۹۸ است (یعنی ۹۰ تا ۹۸ درصد).
مثال: یک گیربکس با توان خروجی 5 کیلووات و بازدهی 95 درصد داریم. توان ورودی مورد نیاز چقدر است؟
توان ورودی = 5 / 0.95 ≈ 5.26 Kw
یعنی موتور باید حداقل 5.26 کیلووات توان تامین کند تا پس از کسر 5 درصد تلفات، 5 کیلووات به خروجی برسد.
بیشتر بخوانید: گیربکس عمودی چیست
محاسبه گشتاور خروجی گیربکس
در محاسبه گشتاور گیربکس، بعد از عبور توان از گیربکس، سرعت دورانی کاهش و گشتاور افزایش مییابد. این دقیقا همان خاصیتی است که گیربکس را به یک قطعه ضروری در صنعت تبدیل میکند. در بسیاری از کاربردها، موتورهای الکتریکی با سرعت بالا (مثلا 1400 یا 2900 دور بر دقیقه) کار میکنند، اما بسیاری از تجهیزات صنعتی مانند نوار نقالهها، میکسرها و بالابرها به سرعت پایین و گشتاور بالا نیاز دارند.
فرمول اصلی برای محاسبه گشتاور خروجی گیربکس به صورت زیر است:
T_out = T_in × i × η (نسبت تبدیل × بازدهی)
که در آن:
T_out = گشتاور خروجی گیربکس بر حسب نیوتنمتر (N.m)
T_in = گشتاور ورودی از موتور بر حسب نیوتنمتر (N.m)
i = نسبت تبدیل گیربکس (عدد بیواحدی که نشان میدهد سرعت چند برابر کاهش یافته است)
η = بازدهی گیربکس (معمولا بین ۰.۹۰ تا ۰.۹۸)
یا به صورت مستقیم:
T_out = (P × 9550 × η) / n_out
که در آن n_out سرعت خروجی گیربکس است.
مثال: یک موتور الکتریکی با توان 7.5 کیلووات و سرعت دورانی 1450 دور بر دقیقه به یک گیربکس با نسبت تبدیل 20 به 1 و بازدهی 95 درصد متصل شده است. گشتاور خروجی از گیربکس چند نیوتنمتر است؟
گشتاور خروجی:
T_out = (7.5 × 9550 × 0.95) / 72.5 = (68,043.75) / 72.5 ≈ 938.5 N.m
یعنی گشتاور از 49 به حدود 939 نیوتنمتر افزایش یافته است، که دقیقا همین خاصیت، دلیل اصلی استفاده از گیربکس است.
سخن آخر
محاسبه گشتاور گیربکس و توان ورودی گیربکس، قلب طراحی و انتخاب یک سیستم انتقال قدرت سالم و کماستهلاک است. همانطور که خواندید، گشتاور تعیین میکند که گیربکس چقدر نیروی دورانی میتواند تحمل کند و توان ورودی نشان میدهد که موتور چه انرژی باید تامین نماید. نادیده گرفتن این دو پارامتر، به ویژه بازدهی و نسبت تبدیل، منجر به داغی بیش از حد، شکست دندانهها و خرابی زودهنگام میشود. فراموش نکنید که همیشه ضریب اطمینان (1.2تا 1.5) را به توان محاسبه شده اضافه کنید تا گیربکس در شرایط سخت مانند راهاندازی مکرر یا دمای بالا دچار مشکل نشود. اگر قصد خرید گیربکس سیتی را دارید، حتما قبل از خرید، گشتاور مورد نیاز خود را با استفاده از فرمولهای این مقاله محاسبه کنید و مشخصات فنی گیربکس را با آن تطابق دهید. انتخاب آگاهانه، عمر دستگاه شما را چند برابر میکند و از هزینههای اضافی تعمیرات جلوگیری مینماید.
سوالات متداول
تفاوت گشتاور و توان ورودی گیربکس چیست؟
گشتاور نیروی دورانی وارد شده به شفت گیربکس بر حسب نیوتنمتر است، اما توان ورودی مقدار انرژی مصرفی موتور بر حسب کیلووات یا اسب بخار را نشان میدهد.
چگونه گشتاور ورودی گیربکس را محاسبه کنیم؟
با استفاده از فرمول T = (P × 9550) ÷ n. در این فرمول P توان موتور بر حسب کیلووات، n سرعت دورانی بر حسب دور بر دقیقه و عدد 9550 یک ثابت تبدیل واحد است.
اگر گشتاور خروجی مورد نیاز بار را بدانیم، چگونه توان موتور را انتخاب کنیم؟
ابتدا توان خروجی را از فرمول P = (T × n) ÷ 9550 محاسبه کنید، سپس با تقسیم بر بازدهی گیربکس، توان ورودی موتور را به دست آورید. در نهایت 20 تا 50 درصد ضریب اطمینان اضافه کنید.
